Equipo automático de Vicat
Comprobador automático de tiempo de fraguado del cemento, mortero y yeso
EN 196-3 EN 480-2 ASTM C191 AASHTO T131
DESCRIPCIÓN GENERAL
CONTROLS tiene una larga tradición en la fabricación de comprobadores automáticos de tiempo de fragua para cemento y mortero. Una nueva generación, la tercera, ya está disponible. La nueva máquina ha sido completamente rediseñada basada en la innovadora filosofÃa CVI-TECH. Al igual que con las generaciones mayores, el procedimiento de ensayo no ha cambiado, una aguja (o una sonda) cae libremente en una muestra de cemento a intervalos regulares y en posiciones fijas. La profundidad de penetración se mide por un sensor con una resolución de 0,1 mm. Junto con el desarrollo de proceso de endurecimiento, la profundidad de penetración disminuye, cuando coincide con algunos umbrales predefinidos por las Normas los tiempos de fragua inicial y de fraguado final se miden y registran.
PRINCIPALES CARACTERÃSTICAS
• Nuevo diseño funcional y ergonómico basado en la innovadora filosofÃa CVi-TECH inventada
por CONTROLS a través de los últimos años
• TecnologÃas de electrónica avan zada que ofrecen desempeños superiores y una total flexibilidad
combinada con la simplicidad en el uso
• Doble interfaz fácil de usar: modo local, con pantalla táctil a color de gran tamaño de 4,3", y el
modo remoto, con una PC
• Se suministra con el software de PC para el procesamiento de datos VICASOFT-BASIC
• Con el software de PC VICASOFT-PREMIUM (opcional) hasta 32 unidades indipendentes se
puede conectar a un PC a través del puerto LAN. Todas las unidades son controladas de
forma remota. Con la adopción del concepto de red multi-ensayos se maximiza la productividad
del laboratorio.
• Como accesorio opcional, está disponible una impresora gráfica integrada que muestra tanto los
resultados en formato numérico y graficado del tiempo de fraguado
• Fácil configuración y almacenamiento de perfiles de ensayo definidos por el usuario que permiten
el inicio del ensayo rápidamente.
• Gran accesibilidad al espacio de ensayo
• Práctico accesorio para la prueba en agua (opcional)
• Determinación automática del tiempo de fragua inicial y final.

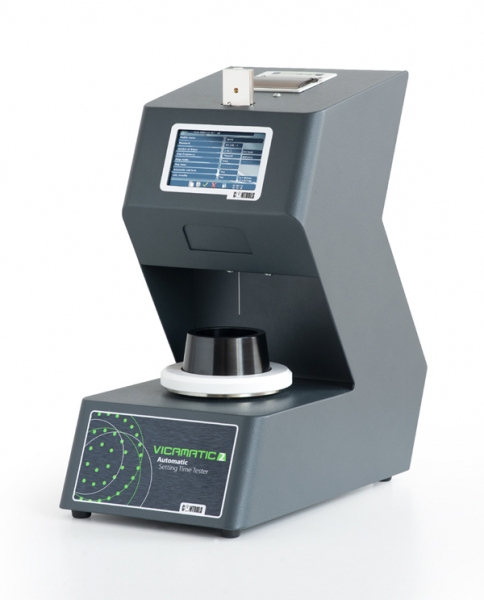

 Tiempo fragua/16-0301-09_vicamatic_2_web.jpg)

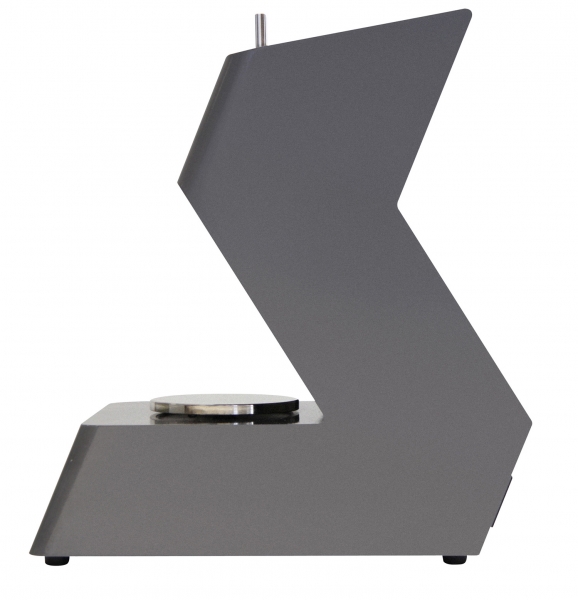

 Tiempo fragua/16-0302-09_vicamatic_di_lato.jpg)

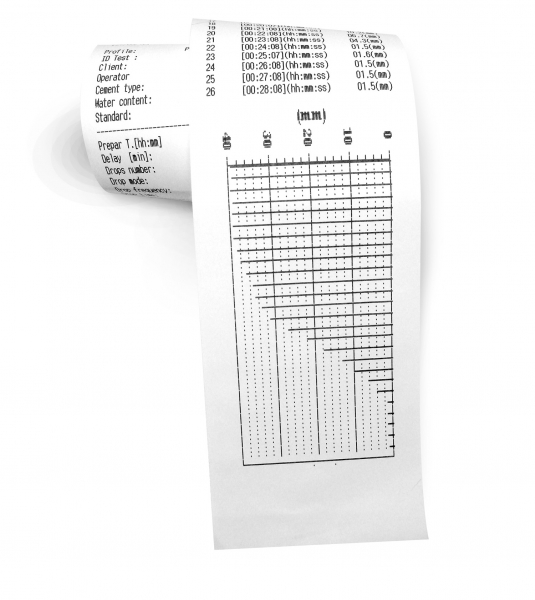

 Tiempo fragua/16-0303-09_scontrino...jpg)

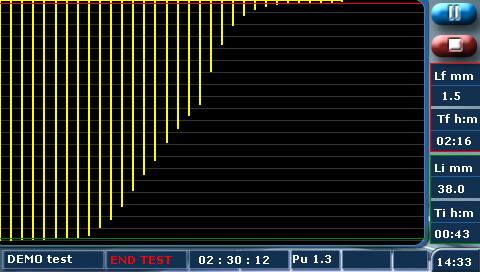

 Tiempo fragua/16-0304-09_display_grafico.jpg)
Especificaciones técnicas:
â–ª Conforme a la norma EN 196-3, 13279-2, 480-2, ASTM C191, C187.
▪ Gran tamaño de pantalla táctil de color de 4.3"
▪ Puerto LAN para conexión directa a PC de una sola unidad o conexión a un concentrador (hub) de LAN para la creación de
una red con hasta 32 unidades independientes todos controlados por un solo PC. 1 cable LAN está incluido.
â–ª Puerto USB para almacenamiento de datos en pen-drive (incluido).
â–ª Los procedimientos de ensayo se pueden personalizar y se almacenan para que coincida con los requisitos definidos por el usuario
▪ Puede incorporar una impresora gráfica integrada que muestra resultados del ensayo y la gráfica de tiempo de fragua
▪ Espacio de ensayo grande con fácil accesibilidad
â–ª Cálculo automático del tiempo de fragua inicial y final según los lÃmites de profundidad de penetración programables
â–ª Amplia gama de accesorios, incluyendo piezas para normas EN y ASTM / AASHTO, kit de prueba de agua, dispositivo de
limpieza de aguja, impresora integrada, sondas para pruebas de consistencia y yeso
â–ª MÃnima tasa de penetraciones: 10 segundos
▪ Medición de penetración por encoder
â–ª Potencia: 50 W
â–ª Dimensiones: 200x400x410mm (L x W x H)
â–ª Peso aprox .: 10 kg
Especificaciones de firmware
▪ Fácil programación de los perfiles de las pruebas personalizadas, revocables para pruebas futuras, incluyendo:
Ensayo ajustable para retardo de arranque
Posiciones de puntos de penetración
Tasa de penetración manual o automático
Forma de caÃda libre o controlada
Intervalos de retención dentro de la muestra
Detección automática de finalización de pruebas
Medición automática de tiempo de fragua inicial y finaL
▪ Los datos de prueba: número de prueba, operador, cliente, fecha, hora, tipo de cemento, porcentaje de agua, retraso
▪ Menú de calibración fácil de usar
â–ª Reloj calendario
â–ª Multi-idioma
63-L2700/E
VICAMATIC-2, aparato electrónico automático para ensayo de tiempo de fragua en cemento / mortero / yeso. Con accesorios para EN 196-3:. Aguja para tiempo de fragua inicial de 1,13 mm de diámetro, molde y el software para PC-VICASOFT BASIC.
230V, 50-60 Hz, 1 fase.
63-L2700/EZ
Igual que el anterior, pero de 110V, 60Hz, 1 Ph.
63-L2700/F
VICAMATIC-2, aparato electrónico automático para ensayo de tiempo de fragua en cemento / mortero / yeso. Completo con accesorios ASTM C191:. Aguja de tiempo de fragua de 1,00 mm de diámetro, el molde y el software para PC-VICASOFT BASIC.
230V, 50-60 Hz, 1 fase.
63-L2700/FZ
Igual que el anterior, pero de 110V, 60Hz, 1 Ph.
63-L2700
VICAMATIC-2, aparato electrónico automático para ensayo de tiempo de fragua en cemento / mortero / yeso, incluye software de PC VICASOFT-BASIC. Se suministra sin accesorios.
230V, 50-60 Hz, 1 fase.
63-L2700/Z
Igual que el anterior, pero de 110V, 60Hz, 1 Ph.
Accsesorios
63-L2700 / E10
Accesorio para la limpieza de la aguja y ensayos en agua
63-L2700 / E11
Concentrador (Hub) LAN para conexión a PC de hasta 7 unidades VICAMATIC-2 o hasta 6 unidades en el caso de la red multi-hub. Cable de LAN del concentrador a PC incluido. Cada unidad VICAMATIC-2 se suministra completo con cable LAN
63-L2700 / E13
Actualización de una unidad VICAMATIC-2 para la incorporación de una impresora gráfica en la cabeza. La configuración de la prueba y los resultados se imprimen tanto en formato numérico como en formato gráfico incluyendo el diagrama de penetración profundidad /tiempo. La actualización será instalada en fábrica.
63-L2700 / E14
Aguja para el ensayo fragua final para EN
63-L2700 / E15
Sonda cilÃndrica para la prueba de consistencia
63-L2700 / E16
Peso adicional de 700 g
63-L2700 / E18
Sonda cónica de penetración de 8 mm de diámetro x 50 mm completo con peso de 100g calibrado para pruebas de yeso con la norma EN 13279
63-L0027 / E9
Unidad termostática de agua para VICAMATIC -2. Hasta 2 unidades pueden ser conectadas. 230 V, 50-60 Hz, 1 fase
63-L0027 / E9Z
Unidad termostática de agua para VICAMATIC -2. Hasta 2 unidades pueden ser conectadas. 110 V, 60 Hz, 1 fase
82-SW / VS
Software VICASOFT-PREMIUM para conexión a PC de hasta 32 unidades VICAMATIC-2 incluyendo el control remoto de cada unidad, adquisición de datos - procesamiento - presentación, impresión de informes de las pruebas.
La comunicación a través del puerto LAN (cada unidad VICAMATIC-2 se suministra con cable LAN). La conexión de una unidad VICAMATIC-2 es directa a través del puerto LAN PC, para más unidades VICAMATIC-2 (hasta 32) uno o más concentradores (hubs) LAN se requieren con el número total de puertos igual (o mayores) con el número de unidades VICAMATIC -2 incluidas en la red. Los Hubs LAN no están incluidos
Piezas de repuesto
63-L2700 / E20
Aguja de 1,13 mm de diámetro para la prueba de tiempo de fragua inicial según la norma EN
63-L2700 / E21
Aguja de 1 mm de diámetro para ensayo de tiempo de fragua según la norma ASTM / AASHTO
63-L0027 / E22
Molde de plástico para la norma EN
63-L0027 / E23
Molde de plástico para ASTM / AASHTO
63-L2700 / E24
Placa base de vidrio
63-L2700 / E25
Placa base de repuesto para el kit de prueba en agua
