Sistema de presión aire/agua y paneles de control
DESCRIPCIÓN GENERAL

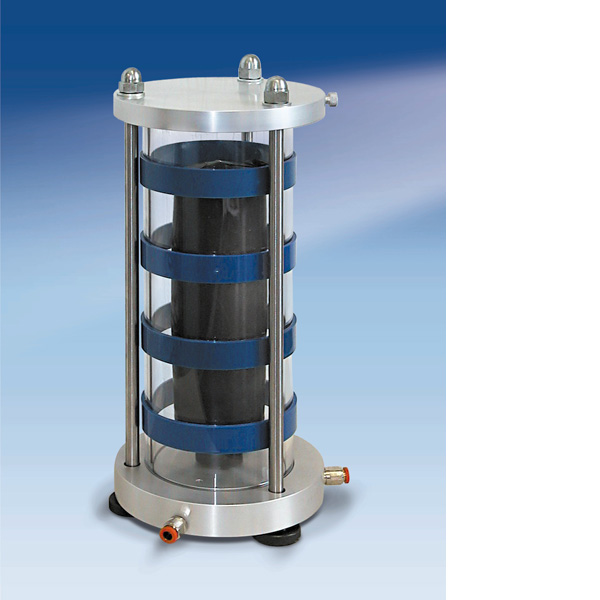

Cilindros de presión de aire / agua (Bladder)
Los cilindros de cámara de aire / agua se utilizan para entregar agua a presión hasta 1000 kPa a cámaras triaxiales mediante los paneles de distribución de presión. Las principales ventajas de usar este aparato son:
• Alto grado de precisión
• Extremadamente fácil de operar
• Expansión futura de sistema muy fácil y relativamente a bajo costo
• Cámara (Bladder) permite el uso de agua desaireada
• Contenedor grande para hacer frente a las pruebas de largo plazo y a grandes muestras
La cámara, fabricada en tubo de acrÃlico transparente, con bridas entre dos discos de aleación ligera, incorporan una membrana de goma y pueden funcionar de forma continua a una presión de hasta 1.000 kPa. La unidad actúa como un reservorio / interfaz entre el aire comprimido, que se utiliza como una fuente de presión y el agua utilizada como medio de presurización en la cámara triaxial. Los cilindros Bladder de aire / agua tienen que ser completados con el 28-WF4330 o 28-WF4331 panel de distribución de dos o tres lÃneas dependiendo de la aplicación.
• Dimensiones: 178 mm diá. x 410 mm de alto
• Peso aprox:. 5,8 kg

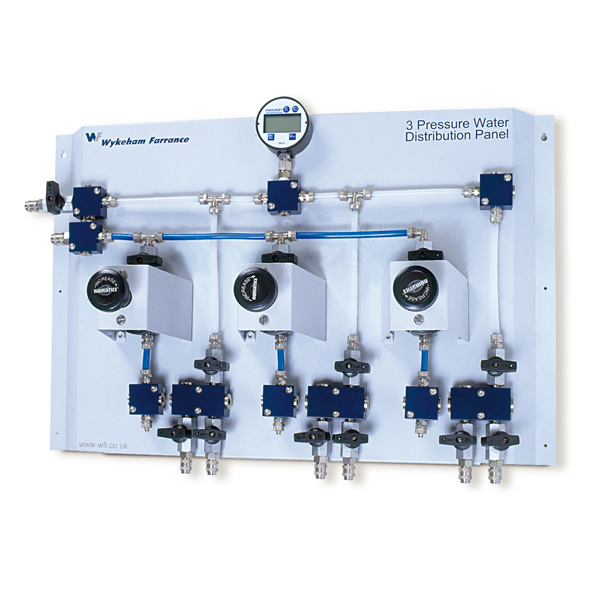

Paneles de distribución de presión
Hay dos modelos disponibles: el 28-WF4330 para dos lÃneas de presión y el 28-WF4331 para tres lÃneas de presión. Incluyen los reguladores de aire de precisión, salidas de presión y accesorios de liberación rápida.
Se tiene que completar con un medidor digital (ver accesorios, modelo 28-WF4330/2).
• Dimensiones / peso aprox.:
510x454x184 mm (28-WF4330) / 10 kg
690x454x184 mm (28-WF4331) / 15 kg
