Máquina universal electromecánica
EN ISO 7500-1 ASTM A370
DESCRIPCIÓN GENERAL
Introducción
La máquina MULTIENSAYO es una máquina versátil que satisface el requisito de los laboratorios centrales y comerciales para ensayos de tracción bajo el control de carga / alargamiento en barras de acero de refuerzo, probetas redondas y planas de acero y ensayos de compresión en general, flexión y tensión sobre diversos materiales.
Descripción

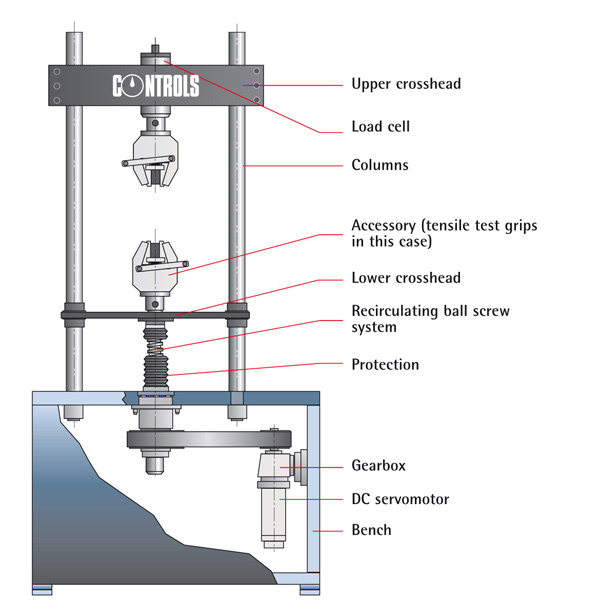

La máquina consiste esencialmente en un marco robusto de dos columnas con un travesaño superior que se puede ajustar en altura y un travesaño móvil inferior movido por un sistema electromecánico con un único tornillo de recirculación de balines de acero, accionado por un servomotor de imán permanente de corriente continua que asegura una suave aplicación de la carga a una velocidad constante.
La fuerza se mide por una celda de carga incorporado en el travesaño superior y el desplazamiento mediante un codificador montado en el motor de corriente continua.
La tecnologÃa avanzada de microprocesador logra una gran flexibilidad en la realización de la prueba.
El programa de menús proporciona al operador la posibilidad de realizar el ensayo bajo control por carga, elongación y control por desplazamiento.
La máquina se suministra completo con celda de carga de alta precisión, PC e impresora.
Sistemas de mordazas, extensómetros y accesorios no están incluidos y tienen que pedirse por separado. Ver accesorios.
PRINCIPALES CARACTERISTICAS
- Gran versatilidad

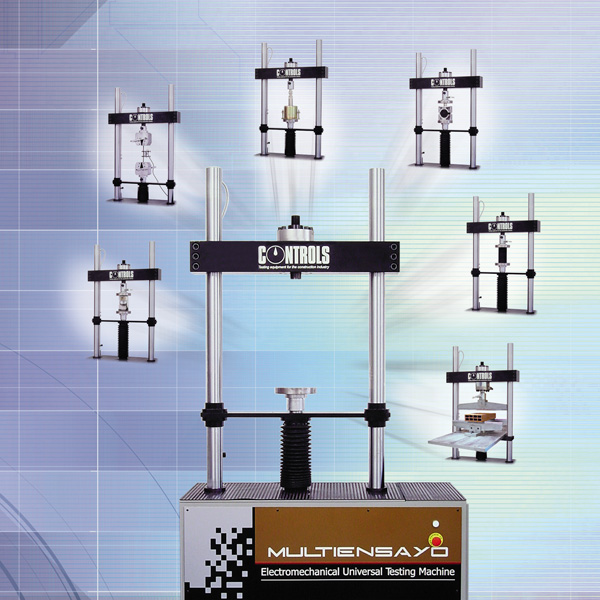

- Adecuado para tensión, compresión y ensayos de flexión sobre diversos materiales, por ejemplo: VARILLAS DE REFUERZO DE ACERO, CEMENTO Y CONCRETO, SUELO (CBR), ASFALTO (MARSHALL, tracción indirecta, DURIEZ), losetas, bloques planos, etc.
 electromecanica/03-0101-04_70_s17c2_with_pc_cabinet_86_d2999.jpg)
 electromecanica/03-0103-04_3.jpg)
 electromecanica/03-0104-04_4.jpg)
 electromecanica/03-0102-04_tension_compression_and_flexural_tests.jpg)
Marco
- Carga máxima: 300 kN
- Max. Luz vertical: 800 mm (sin accesorios)
- Distancia entre columnas: 610 mm
- Recorrido de la viga transversal: ± 200 mm
- Rango de velocidad de prueba: 0-100 mm / min
- Tasa de carga máxima: 100 kN / s
- Resolución del medidor de desplazamiento (encoder): 0,01 mm
- Exactitud Encoder: mejor que 0,2%
- Clase de la máquina: 1
- Dimensiones: 2150x710x510 mm
- Peso aprox:. 800 kg
Software PC
El PC controla todas las funciones de la máquina. El programa de propósito general instalado permite la realización de los más comunes ensayos de tensión, compresión y ensayos de flexión bajo carga y / o control de desplazamiento / alargamiento.
En particular, el software de ensayo puede llevar a cabo automáticamente el ensayo de tracción en las barras y muestras de acero redondas conformes a la norma ISO 6892.
70-S17C2

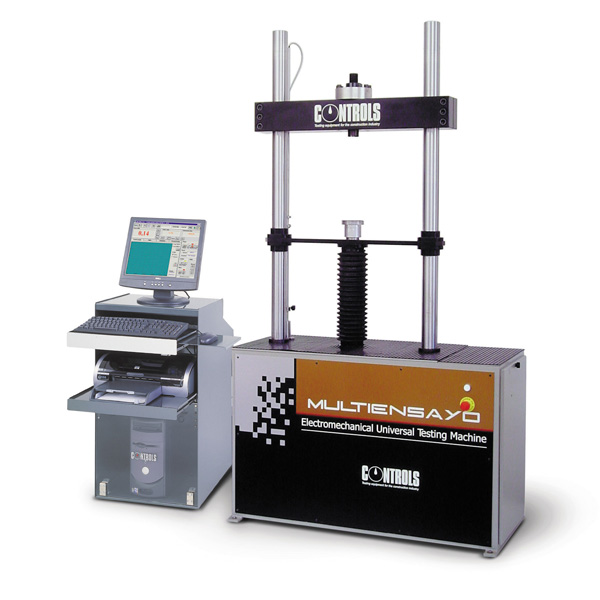

MULTIENSAYO, máquina universal electromecánica, 300 kN de capacidad, controlado por PC, con impresora. 230 V, 50-60 Hz, 1 fase.
70-S0017/10

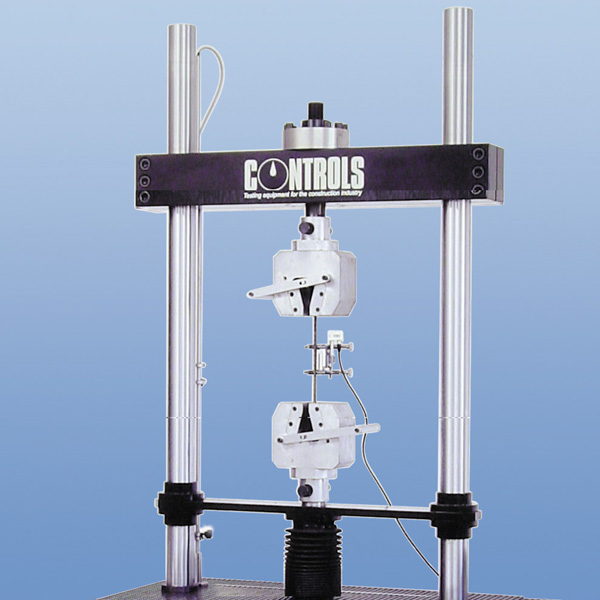

Cabezas de tensión superior e inferior, 300 kN capacidad. Incluye mordazas para muestras redondas de 2 a 20 mm de diámetro, planas de 0 a 15 mm de espesor.
70-S0017 / 1
Plato inferior de compresión de 20 mm de diámetro.
70-S0017/20
Plato superior de compresión de 200 mm de diámetro, con asiento esférico.
Extensómetros coaxiales
Extensómetros universales
gabinete PC
