UNIFRAME, máquina universal automática compacta para
ensayos de compresión / flexión
EN 12697-34 ASTM D1559 ASTM D5581 EN 12697-12
EN 12697-23 ASTM D6927
DESCRIPCIÓN GENERAL
Introducción
La máquina UNIFRAME, universal automática para ensayos de flexión y compresión es una máquina adecuada para cualquier tipo de prueba que requiere ensayos por control de carga/o desplazamiento tales como CBR, Marshall, triaxial rápida nodrenada, flexión, compresión no confinada y muchos más.
Descripción
Este modelo cuenta con un marco de dos columnas robusto y compacto que está equipado con un travesaño superior que se puede ajustar a diferentes alturas dependiendo de los accesorios que se utilicen. El pistón de carga es impulsado por un motor de CC controlado por el microprocesador.
La toma de carga, el motor DC y los controles están alojados en un gabinete ergonómico. El control en lazo cerrado asegura la ejecución fiable de pruebas tanto en aplicaciones de desplazamiento como en carga. No se requiere un transductor externo para la medición de desplazamiento. La falla de la muestra se detecta automáticamente y detiene el ensayo. Alternativamente, esta función puede ser desactivada y un dispositivo de final de carrera o de tiempo se puede ajustar en su lugar.
El software de interfaz de usuario permite el ajuste de lÃmites de velocidad/carga y recorrido/carga, la configuración del formato de descarga de los datos y gráficos, además del guardado de los procedimientos de prueba pre-establecidos (hasta 10 perfiles se pueden guardar en la memoria interna de la máquina).
El firmware permite un desarrollo de hasta cuatro calibraciones de transductores (dos celdas de carga y dos transductores lineales potenciométricos), guardar los datos en memoria. Un gráfico de prueba en tiempo real y los datos de los transductores se muestran en la pantalla táctil. La interfaz de usuario es una gran pantalla gráfica táctil que se suministra con un lápiz óptico.
El panel frontal está equipado con un botón de emergencia para la parada inmediata de la máquina.
Los datos de prueba se pueden almacenar en un pen drive USB o descargarse a través de un puerto de comunicación LAN en formato Controls,txt o ASCII.
Todos los accesorios tienen que ser pedidos por separado.
PRINCIPALES CARACTERISTICAS
- Marco de carga automática digital autónomo
- Máquina universal adecuado para una amplia gama de pruebas
- Control de lazo cerrado para velocidad / carga
- Detección automática de falla del espécimen.
- Adquisición de datos por cuatro canales en tarjeta
- Función de calibración del transductor integrado
- Función de control automático para ensayo de CBR y Marshall
- Velocidad infinitamente variable desde 0,05 a 51 mm / min
- Pantalla táctil grande para la visualización de gráficos en tiempo real y datos de prueba
- Funciones rápidas de aproximación y retorno garantizan un ahorro de tiempo de prueba
- Botón de parada de emergencia CE

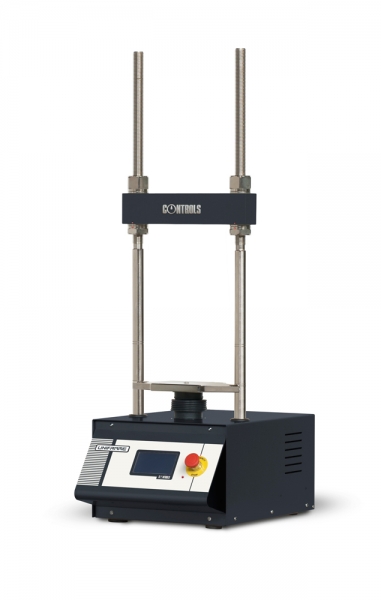

 UNIFRAME/08-0101-03_uniframe_t108_naked.jpg)

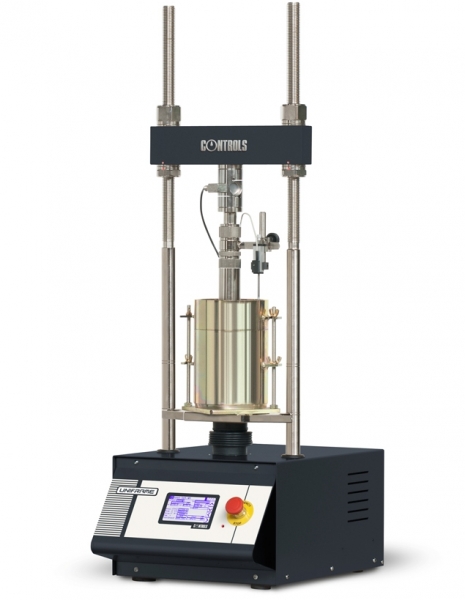

 UNIFRAME/08-0102-03_uniframe_t108_cbr_web.jpg)

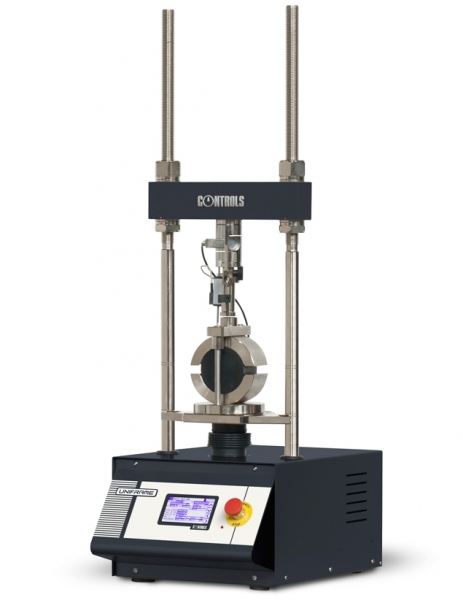

 UNIFRAME/08-0103-03_uniframe_t108_marshall_web.jpg)
◠Capacidad máxima: 50 kN
â— Velocidad de desplazamiento infinitamente variable 0,05-51 mm / min
â— Velocidad de carga infinitamente variable de 1 N / seg a 10.000 N / sec
â— Valor mÃnimo de la velocidad de ensayo: 0,05 mm / min y 1 N / sec
â— EnergÃa: DC motor 750 W
â— Descarga de datos: mediante el puerto LAN (formato ASCII, TXT o Controls)
◠Resolución: 132 000 divisiones
â— Frecuencia de muestreo: 50 Hz
â— Espacio horizontal (distancia entre columnas): 270 mm
◠Altura libre máxima (sin accesorios): 730 mm
â— Recorrido de placas: 100 mm
â— Dimensiones generales (L x W x H): 392x495x1213 mm
â— Peso neto aprox:. 65 kg
â— Pantalla gráfica táctil: 240 x 128 pÃxeles
â— Gran capacidad de almacenamiento de datos de memoria de USB pen drive
70-T1082 UNIFRAME Marco autónomo de ensayos automáticos de compresión, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para las pruebas por control de carga / desplazamiento. 230 V, 50-60 Hz, 1 fase
70-T1084 UNIFRAME Marco autónomo de ensayos automáticos de compresión, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para las pruebas por control de carga / desplazamiento. 110 V, 60 Hz, 1 fase
Muy a menudo, esta máquina se utiliza para realizar los ensayos tanto de CBR como Marshall. Con el fin de evitar la duplicación ofrecemos un kit de accesorios aquà abajo.
Si se tienen que realizar otros ensayos, por favor refiérase a la página web "Accesorios de ensayo para máquina universal"
CBR: EN 13286-47, ASTM D1883, AASHTO T193
34-V0107/CBR
Conjunto de ensayo para llevar a cabo la prueba de CBR en el modo digital, incluyendo:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0103/1 Pistón de penetración CBR ajustable
Todos los elementos anteriores se pueden pedir por separado.
Marshall: EN 12697-34, ASTM D1559, ASTM D6927
34-V0107/MAR
Conjunto de ensayo para llevar a cabo el ensayo Marshall en el modo digital, incluye:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0104/13 Dispositivo de extensión para compresión
34-T0104/10 Dispositivo de compresión
76-B0033 Molde de Estabilidad
Todos los elementos anteriores se pueden pedir por separado.
CBR y Marshall (Para evitar duplicaciones cuando ambas pruebas tienen que realizarse)
34-V0107/CM
Conjunto de ensayo para llevar a cabo la prueba de CBR y Marshall en el modo digital, incluyendo:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0103/1 Pistón de penetración CBR ajustable
34-T0104/13 Dispositivo de extensión para compresión
34-T0104/10 Dispositivo de compresión
76-B0033 Molde de Estabilidad
SOFTWARE
82-SW/CMU Software para PC para ensayos CBR, Marshall, tracción indirecta y pruebas en general
