Penetrómetros estándar
EN 1426 ASTM D5 AASHTO T49
DESCRIPCIÓN GENERAL
Base de hierro fundido con tornillos de nivelación, indicador de medición de penetración digital de 0,01 mm de precisión, botón de desbloqueo, ajuste a cero automático. Modelo semi-automático 81-B0101 / D se suministra completo con control automático, que libera automáticamente el émbolo por un dispositivo magnético. Ambos modelos incluyen un dispositivo de ajuste con micrómetro vertical. Las agujas, vasos, termómetro y espejo no están incluidos y tienen que pedirse por separado. Ver Accesorios.
El instrumento está dotado de un dispositivo de engranajes de tornillo de avance, tornillos niveladores, nivel de burbuja. La cabeza puede sujetarse a cualquier altura deseada. Un piñón y cremallera y el ensamble del puntero proporciona un ajuste preciso de la aguja o la punta del cono para ensayo. Se incorpora un mecanismo de embrague lo que hace que la lectura de la penetración y posterior re-inicio sea una operación simple y precisa. El temporizador electrónico permite al usuario configurar y leer el tiempo de caÃda de la aguja durante la prueba.
La prueba debe realizarse colocando el vaso de penetración en el agua controlada por termostato, usando el dispositivo adecuado como el baño digital de circulación de agua 81- B0102 / C con recipiente de acondicionamiento. Ver accesorios.
Una versión totalmente automática también está disponible. Ver penetrómetro automático.
â–ª Peso aprox:. 8,5 kg
CARACTERISTICAS PRINCIPALES
▪ Medición de la penetración digital
▪ Completo con micrómetro de ajuste vertical
▪ Versión semiautomática con control automático
▪ Baño digital de agua de circulación con unidad de refrigeración disponible.
No hay necesidad de utilizar el agua del grifo para enfriar
â–ª El temporizador electrónico permite al usuario configurar y leer el tiempo de caÃda de la
aguja durante la prueba

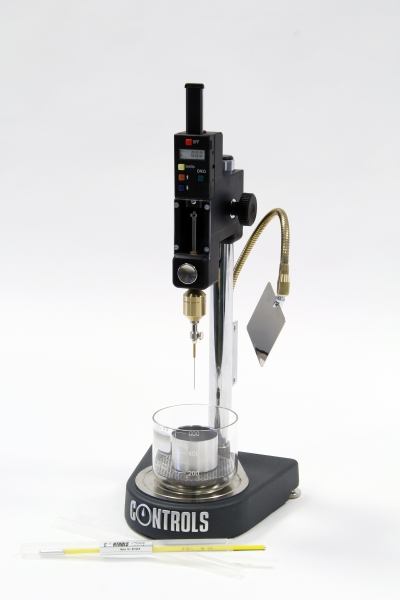

 Penetrometro/03-0101-01_81_b0100_d_rev_4_12.03.2014rit.jpg)
81-B0100/D
Penetrómetro estándar digital completo con micrómetro de ajuste vertical
81-B0101/D
Penetrómetro digital semiautomático con micrómetro de ajuste vertical y medición de penetración digital. 230V, 50-60Hz, 1 fase.
81-B0101/DZ
Penetrómetro digital semiautomático con micrómetro de ajuste vertical y medición de penetración digital. 110V,60Hz, 1 fase.
Agujas penetrómetro
81-B0113
Aguja Penetrómetro, 2,5 ± 0,05 g
81-B0113 / A
Agujas Penetrómetro, 2,5 ± 0,05 g. Conjunto de 3 piezas
81-B0113 / 1
Aguja de penetrómetro verificada 2,5 ± 0,5 g. Completa con certificado de ensayo emitido por el Laboratorio Nacional de FÃsica.
Copas de muestra
81-B0110 / A
Taza de la muestra, dia. 55x35 mm. Conjunto de 6 piezas
81-B0110 / B
Taza de la muestra, dia. 70x45 mm. Conjunto de 6 piezas
Espejo
81-B0100 / 1
Espejo con soporte articulado. Para hacer fácil la superficie de contacto entre la aguja y la muestra.
Plato transferencia de vidrio
81-B0109
Plato de transferencia de vidrio con soporte, 100 mm de diámetro. x 100 mm de alto
Termómetros
82-B0100 / 6
Termómetro IP 38 C, rango de 23 a 26 °C, 0,1 °C de graduación
82-B0125 / 2
Termómetro EN, rango de 19 a 27 °C, graduación 0,1 °C, tipo ASTM 17C
82-B0122 / 4
Termómetro EN,rango desde -8 a +32 °C, graduación 0,1 ° C, tipo ASTM 63C
Baño de agua de circulación digital con unidad de refrigeración
81-B0102 / C
Baño de agua digital termostáticamente controlado con sistema de refrigeración y recipiente de acondicionamiento. 230 V, 50-60 Hz, 1 fase.
Proporciona agua a la temperatura requerida (25 ± 0,1 ° C) para realizar la prueba de penetración. El aparato consiste en un baño de agua con calentador, enfriador de agua, termorregulador digital, recipiente cilÃndrico con serpentÃn de refrigeración y conexiones.
▪ Rango de temperatura: 15-30 ° C, ± 0,1 ° C
â–ª Potencia: 350 W
â–ª Dimensiones: 480x380x275 mm
â–ª Peso aprox:. 20 kg
Cono de penetración norma ASTM D217
81-B0115
Cono de penetración estándar conforme a ASTM D217
