Reómetro de corte dinámico (DSR)
AASHTO T315 ASTM D7175 ASTM D7405
DESCRIPCIÓN GENERAL
El reómetro de corte dinámico (DSR) se utiliza para caracterizar el comportamiento viscoso y elástico de aglutinantes de asfalto de media a altas temperaturas. Esta caracterización se utiliza en la especificación de aglomerante de asfalto Superpave PG. Al igual que con otras pruebas de aglutinantes Superpave, las temperaturas reales esperados en el área donde se colocará la carpeta asfáltica determinan las temperaturas de ensayo a utilizar.
El ensayo DSR utiliza una muestra delgada de carpeta de asfalto colocada entre dos placas circulares. La placa inferior es fija, mientras que la placa superior oscila hacia adelante y hacia atrás a través de la muestra para crear una acción de corte. Los ensayos DSR se llevan a cabo sin envejecer, RTFO edad y PAV edad muestras de ligante asfáltico a edad RTFO y PAV. La prueba es en gran parte controlada por el software.
La unidad integrada compacta está diseñada especÃficamente para facilidad de uso y robustez en entornos de ensayos de aglutinante de asfalto de alto rendimiento. Opciones de cojinete de aire y de rodamientos mecánicos para proporcionar plataformas de medición robustas y rentables para cualquier laboratorio industrial o sitios de ensayo de campo a distancia.
â–ª Celda de inmersión en lÃquidos integrada y basada especÃficamente en un principio patentado para control
de la temperatura de las muestras de asfalto o bitumen altamente termo-sensibles.
▪ Equilibrio térmico rápido y eliminación de los gradientes térmicos en la muestra - esencial para datos
coherentes y fiables, y el optimizado rendimiento de muestras.
▪ Excelente estabilidad de la temperatura y exactitud, con una resolución de ± 0,01 °C.
▪ Rápido, ajuste manual robusto de separadores, con espacios preestablecidos para las pruebas de
AASHTO para simplicidad de uso.
▪ Modo térmico activo para asegurar que la constante brecha se mantiene para todos los puntos de
temperatura de ensayo.
▪ Sistemas de medición de plato (tanto placas superior e inferior) diseñadas para cumplir con las normas
de la industria (AASHTO).
▪ Paquete de software dedicado para la especificación de control de calidad AASHTO (TruGrade)
disponible (ver accesorios).
CARACTERISTICAS PRINCIPALES
â–ª Diseñado especÃficamente para las pruebas de asfalto
â–ª Optimizado para alto rendimiento
â–ª Cumple y excede AASHTO T315 y todos los requisitos de la ASTM
▪ Fácil de usar, diseño probado
â–ª Control preciso y estable de la temperatura (patentado)
▪ Rápido equilibrio de muestra para establecer la temperatura
▪ Reducción significativa de la necesidad de regular una re-calibración de temperatura
▪ Pre-ajustes de ámbitos para pruebas AASHTO – no necesario ajuste a cero
▪ Compensación automática de expansión mantiene brecha constante con la temperatura
â–ª Unidad compacta, integrada con poco espacio
▪ Dedicado paquete de software, especificación AASHTO incluyendo:
â–ª Ensayo Pasa / Falla a temperatura media de ligantes originales (T315-11)
â–ª Ensayo RTFO Pasa / Falla de ligante a alta temperatura (T315-11)
â–ª Ensayo PAV Pasa / Falla de ligante a alta temperatura (T315-11)
▪ Prueba de linealidad (T315-12) – Ensayo de determinación del grado (R29-02)
▪ Software para investigación. Opcional (ver Accesorios)

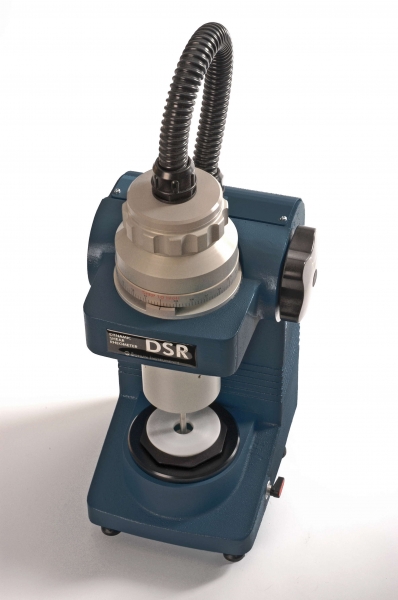

 Reometro corte dinamico/09-0101-01_81_pv6002_dsr_dynamic_shear_rheometer.jpg)
Modelos | 81-PV6002 |
Conforme a norma | ASTM D7175 ASTM D7405 AASHTO T315 |
Rango de torque | 10 μNm a 10 mNm |
rango de torque (modelo de soporte mecánico) |
50 μNm a 10 mNm |
Resolución de torque | 1μNm |
Resolución de posición | 1μrad |
Rango de frecuencia | 10μHz a 100 Hz |
Rango de control de temperatura (celda de inmersión total) |
5 ° C a 95 ° C (rango puede extenderse dependiendo del fluido circulante) |
Exactitud de la temperatura (celda de inmersión total) |
Mejor que ±0.1°C |
Humedad de operación | de 35% a 80% sin condensación |
Temperatura de operación | desde 15 °C a 40 °C |
Voltaje de operación nominal | 110 V o 220 V |
Peso (con unidad de control de temperatura) |
18 kg |
Peso y Dimensiones | Dimensiones (con la unidad de control de temperatura): |
81-PV6002
DSR reómetro de corte dinámico. 110-220 V, 50-60 Hz, 1 fase.
81-PV6000/1
Kit para la recuperación múltiple de esfuerzo de fluencia (MSCR)según ASTM D7405
81-PV6000/2
Set de molde para DSR
