Equipo para permeabilidad de Cabeza Constante
BS 1377:5
DESCRIPCIÓN GENERAL
La permeabilidad del suelo es un factor muy importante al estudiar el comportamiento del suelo en su estado natural con respecto al flujo de agua. El método de cabeza de carga constante es particularmente adecuado para suelos de grano relativamente grueso, tales como arenas y gravas. Para los suelos de grano fino como los suelos de arcilla limosa o como ver “ Equipo para permeabilidad de cabeza de carga variableâ€.

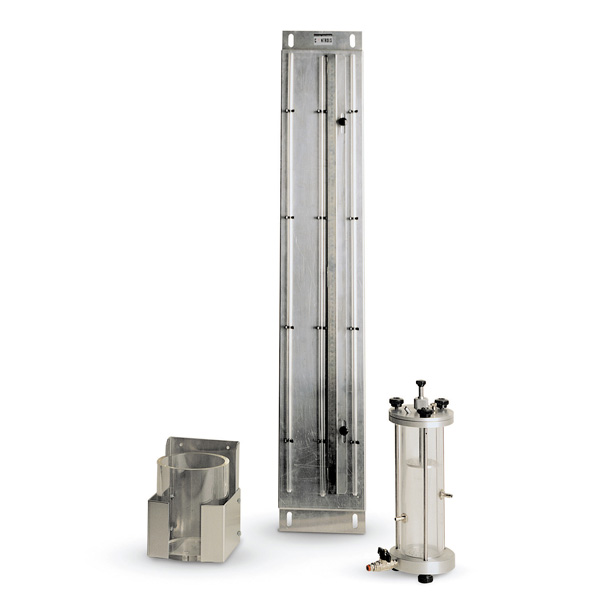

El aparato consiste en una célda de permeabilidad Perspex montada sobre una base y cabeza de aluminio desmontable. El cilindro tiene puntos de presión a diferentes niveles que tienen que ser conectados al soporte del manómetro y al tanque de nivel constante. Hay dos modelos disponibles: de celdas de 75 y 114 mm de diámetro nominal (códigos 38-T0184/A1 y 38-T0184/B1).
El soporte 38-T0184/A2 comprende 3 tubos manométricos, escala métrica, niples y tubos de conexión.
El tanque de nivel constante 38-T0184/A3 está fabricado en plástico acrÃlico, con entrada, salida, rebose, tubos de conexión y fijación para montaje en pared.
 EQUIPO PERMEABILIDAD/40-0101-01_38_t0184_a3_38_t0184_a2_38_t0184_a1 (1).jpg)
Celdas de permeabilidad
38-T0184/A1, peso aproximado: 2,7 kg.
38-T0184/B1, peso aproximado: 6,5 kg.
Soporte
38-T0184/A2. Dimensiones: 1150x200x50 mm. Peso aproximado: 3 kg.
Tanque
38-T0184/A3. Dimensiones: 250x155x160 mm. Peso aproximado: 2,6 kg.
38-T0184/A1
Celda de permeabilidad cabeza de carga constante, 75 mm diámetro, 3 puntos de presión.
38-T0184/B1
Celda de permeabilidad cabeza de carga constante, 114 mm diámetro con 6+6 (ciegos) puntos de presión.
38-T0184/A2
Soporte con 3 tubos manométricos y accesorios
38-T0184/A3
Tanque de nivel constante de plástico acrÃlico con salida, entrada, rebosadero, tubos de conexión y accesorio para montaje en pared
38-T0184/A11
Varilla apisonadora de 8 mm de diámetro x 300 mm de largo.
