Juego de ensayo de densidad en sitio – método de arena
ASTM D1556 AASHTO T191 NF P94-061-3
DESCRIPCIÓN GENERAL
La comprobación del grado de compactación en sitio se puede determinar mediante un procedimiento simple que consiste esencialmente en la remoción y pesado de una parte de suelo compactado y luego sustituyendo el suelo removido en el agujero con arena utilizando un aparato sencillo por medio del cual se calcula el volumen de arena y de esta forma calcular luego la densidad del suelo removido.
Se proponen tres modelos que se pueden seleccionar según el tamaño de suelos de grano fino.

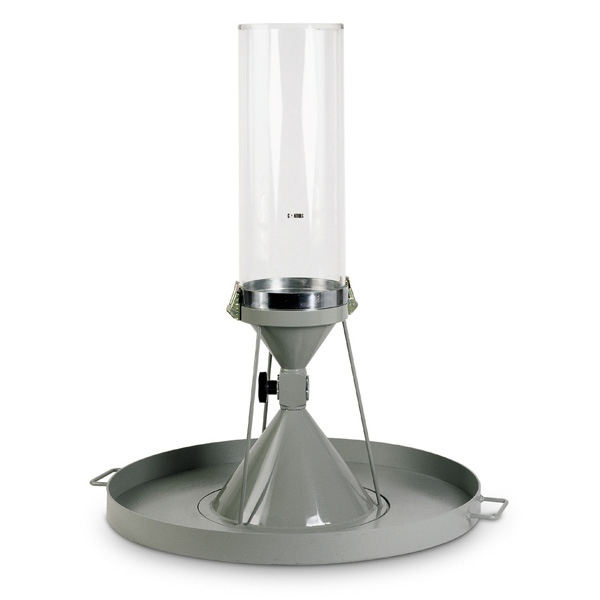

La versión más grande 35-T0133 se recomienda para suelo de grava y de grano grueso.

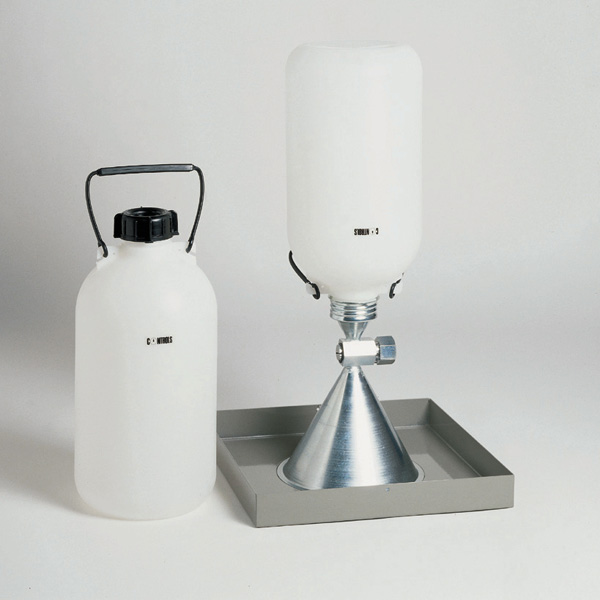

El conjunto incluye el cono doble, dos jarras de plástico para arena y una placa base de metal, excepto el modelo 35-T0133 que se suministra solamente con un contenedor acrÃlico de arena.
El modelo 35-T0129 de 6,5 " de diámetro (165,1 mm) puede ser completado con un recipiente calibrado. Ver accesorios.
 DENSIDAD EN SITIO/37-0101-03_35_t0128_35_t0129.jpg)
 DENSIDAD EN SITIO/37-0102-03_35_t01333.jpg)
 DENSIDAD EN SITIO/37-0103-03_field_density_tools.jpg)
Piezas de repuesto para juego de arena
| Descripción de parte | modelo 4" 35-T0128 | modelo 6,5" 35-T0129 | modelo 12" 35-T0133 |
| Cono doble | 35-T0128/1 | 35-T0129/1 | - |
| Jarra plástica para arena (2 piezas) | 35-T0130/2 | 35-T0130/2 | - |
| Placa base de Metal con agujero enbridado (bordes) | 35-T0128/3 | 35-T0129/2 | - |
| Peso aprox. Del juego completo | 3 kg | 3 kg | 20 kg |
Cada parte puede ser solicitada por separado
35-T128
Equipo de densidad en sitio para arena, cono de 4 "de diámetro (101,6 mm)
35-T129
Equipo de densidad en sitio para arena, cono de 6,5 "de diámetro (165,1 mm)
35-T133
Equipo de densidad en sitio para arena, cono de 12 "de diámetro (304,8 mm)
35-T0130/8
Contenedor de Calibración de 165 mm de diámetro interno, 187 mm de profundidad para utilizar con los aparatos 35-T0129 de
6,5 "de diámetro (165,1 mm). Peso aproximado: 5 kg
35-T0127
Arena estándar de 0,3 a 0,6 mm de tamaño de grano conforme con ASTM/AASHTO/BS. Saco de 50 kg.
35-T0127/1
Arena estándar de 0,4 a 2 mm de tamaño de grano conforme con CNR 22. Saco de 50 kg.

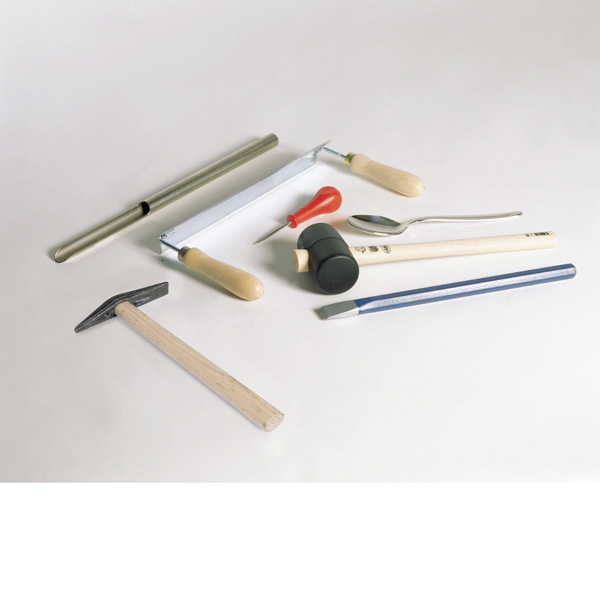

Herramientas de campo para ensayo densidad
Se utilizan para excavar, nivelar y retirar el suelo durante los ensayos de densidad en sitio.
35-T0140
Enrasador metálico. Peso 300 g
35-T0141
Raspador. Peso 600 g
35-T0142
Varilla punta afilada de acero. Peso 100 g.
35-T0143
Cuchara para densidad. Peso 150 g.
35-T0144
Mazo de goma de 50 mm de diámetro. Peso 1 kg.
35-T0145
Martillo de 300 g.
35-T0145/G
Piqueta, 2 kg.
35-T0146
Pico para densidad. Peso 1 kg.
35-T0147
Cincel 300 mm de largo. Peso 1 kg.
86-D1348
Contenedor con tapa, 5 litros de capacidad, peso 100 g.
