Prensa de carga automática universal MULTISPEED
con pantalla táctil , control de velocidad digital y adquisición de datos
Adecuado para CBR, Marshall, tracción indirecta, la compresión inconfinada y muchas otras pruebas
controladas por desplazamiento
EN 12697-34 ASTM D1559 ASTM D5581 AASHTO T245 EN 12697-12 EN 12697-23
AASHTO T193 ASTM D69
DESCRIPCIÓN GENERAL
Introducción

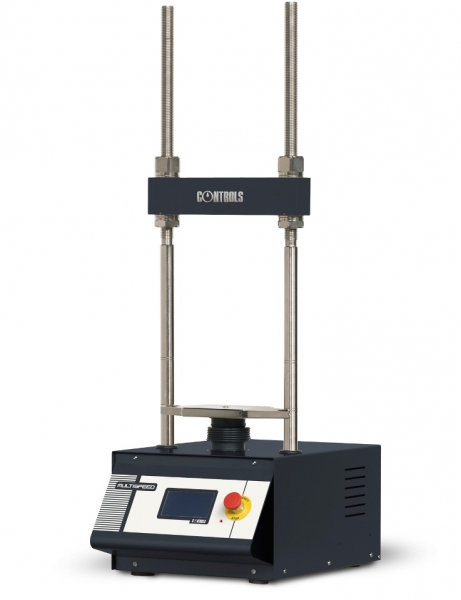

La nueva máquina de ensayo MULTISPEED modelo 34-V1172 es una máquina autónoma versátil; es una solución ideal para los laboratorios de ensayo de carreteras y, en general para cualquier ensayo que requiere el control de desplazamiento / velocidad. De 50 kN de capacidad y velocidad totalmente variable de 0,05 a 51 mm / min hacen que sea posible llevar a cabo no sólo pruebas de CBR y Marshall, sino también muchas otras aplicaciones tales como tracción indirecta, triaxial no drenada rápida y las pruebas de suelo inconfinadas / uniaxiales.
Descripción
La máquina MULTISPEED está equipada con una estructura rÃgida de dos columnas con viga transversal superior que se puede ajustar a diferentes alturas. El pistón de carga, el motor de corriente continua y los controles están alojados en un gabinete base especialmente diseñado.
El control automático de la velocidad de ensayo/recorridos de prueba está asegurada por el microprocesador . Antes del ensayo, el operador puede imponer lÃmites de recorrido para terminar automáticamente la prueba . No se requiere un transductor externo para la medición de desplazamiento. El firmware permite el desempeño de las calibraciones de transductores y configuración de hasta 10 perfiles de ensayo, guardar los datos en memoria. Un gráfico del ensayo en tiempo real y los datos de los transductores se muestran en la pantalla táctil. A la máquina se ha incorporado para la adquisición de datos cuatro canales dedicados a dos celdas de carga y dos transductores lineales potenciométricos, uno de cada uno puede ser utilizado durante la prueba.
Una caracterÃstica importante es proporcionada por la unidad de procesamiento que controla la velocidad en un modo de bucle cerrado, evitando calibraciones de velocidad y los efectos de fluctuación de tensión. La interfaz de usuario es una gran pantalla gráfica táctil que se suministra con un lápiz óptico. El panel frontal está equipado con un botón de emergencia para la parada inmediata de la máquina.
Los datos de ensayo se pueden almacenar en un pen drive USB o descargarse a través de un puerto de comunicación LAN en formato Controls, ASCII o txt. Todos los accesorios tienen que ser pedidos por separado.
CARACTERISTICAS PRINCIPALES
- Bastidor automático digita autónomol
- Control de velocidad en bucle cerrado
- Ejecución automática de ensayos CBR y Marshall
- Cuatro canales en tarjeta de adquisición de datos
- Servicios de calibración del transductor integrado
- Velocidad infinitamente variable de 0,05 a 51 mm/min
- Pantalla táctil de gran tamaño para la visualización de gráficos en tiempo real y datos de prueba
- Funciones rápidas de aproximación y retorno garantizan el ahorro de tiempo de ensayos
- Botón de parada de emergencia según CE
![](http://www.adatec.co.cr/images/uploads/SUELO/(10) prensas CBR/10-0601-03_multispeed_v107_naked_sito.jpg)
![](http://www.adatec.co.cr/images/uploads/SUELO/(10) prensas CBR/10-0602-03_multispeed_v107_cbr.jpg)
![](http://www.adatec.co.cr/images/uploads/SUELO/(10) prensas CBR/10-0603-03_multispeed_v107_marshall.jpg)
▪ Capacidad máxima: 50 kN
â–ª Rango de velocidad de ensayo, infinitamente variable: desde 0,05 a 51 mm/min
â–ª EnergÃa: Motor DC de 750 W
â–ª Descarga de datos: mediante el puerto LAN (formato ASCII, TXT o Controls)
â–ª Puerto USB para memoria USB de almacenamiento de datos
▪ Resolución: 132 000 divisiones
â–ª Frecuencia de muestreo: 50 Hz
â–ª Espacio horizontal (distancia entre columnas): 270 mm
▪ Altura libre máxima (sin accesorios): 730 mm
â–ª Recorrido de placa: 100 mm
â–ª Dimensiones generales (L x W x H): 392x495x1213 mm
â–ª Peso neto aproximado: 65 kg
â–ª Pantalla gráfica táctil: 240 x 128 pÃxeles
â–ª Gran capacidad de almacenamiento de datos de memoria de USB pen drive
34-V1172
MULTISPEED, Máquina automática de compresión, 50 kN de capacidad. 4 canales incorporados para la adquisición de datos y velocidad de ensayo ajustable entre 0,05 y 51 mm/min. 230 V, 50-60 Hz, 1 fase
34-V1174
MULTISPEED, Máquina automática de compresión, 50 kN de capacidad. 4 canales incorporados para la adquisición de datos y velocidad de ensayo ajustable entre 0,05 y 51 mm/min. 110 V, 60 Hz, 1 fase
Introducción
Muy a menudo, esta máquina se utiliza para realizar ensayos de CBR y Marshall. Con el fin de evitar la duplicación ofrecemos un kit de accesorios aquà abajo.
Para las versiones analógicas, y si tienen más pruebas que deben realizarse, por favor refiérase a la página web de accesorios máquinas universales.

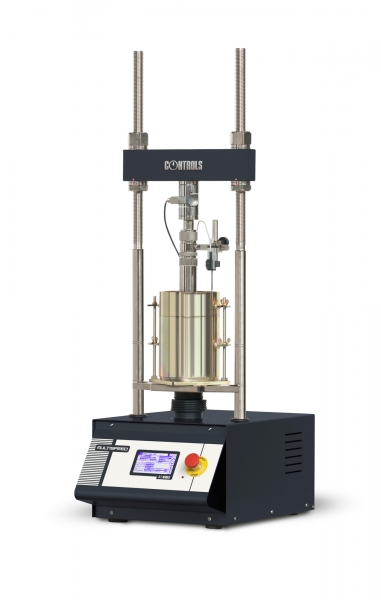

CBR: EN 13286-47, ASTM D1883, AASHTO T193
34-V0107/CBR
Conjunto de ensayo para realizar el ensayo CBR en el modo digital, incluyendo:
82-P0375
Celda de carga de 50 kN de capacidad
82-P0375 / C
Adaptador para fijar la celda de carga (dos piezas)
82-P0322
Transductor de desplazamiento, 25 mm de recorrido
34-T0104/81
Soporte de transductor ajustable
34-T0103 / 1
Pistón de penetración ajustable para CBR
Todos los elementos anteriores se pueden pedir por separado.

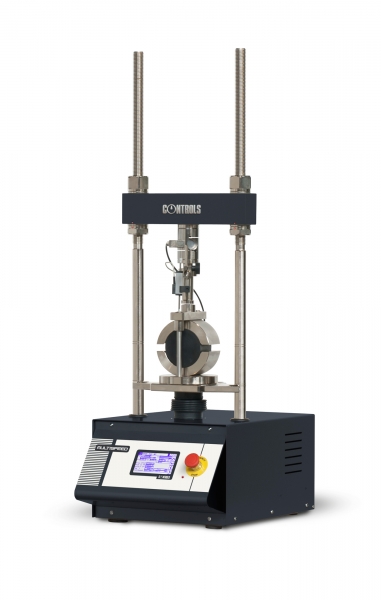

Marshall: EN 12697-34, ASTM D1559, ASTM D6927
34-V0107/MAR
Conjunto de ensayo para realizar el ensayo MARSHALL en el modo digital, incluyendo:
82-P0375
Celda de carga de 50 kN de capacidad
82-P0375 / C
Adaptador para fijar la celda de carga (dos piezas)
82-P0322
Transductor de desplazamiento, 25 mm de recorrido
34-T0104/81
Soporte ajustable de transductor
34-T0104/13
Dispositivo de extensión para compresión
34-T0104/10
Dispositivo de Compresión
76-B0033
Molde de Estabilidad
Todos los elementos anteriores se pueden pedir por separado.
ADQUISICION DE DATOS Y SOFTWARE
82-SW/CMU Software de PC para CBR, Marshall, tracción indirecta y pruebas generales
