Prensa motorizada para CBR
EN 12386-47 ASTM D1883 BS 1377:4 NF P94-078 AASHTO T193 UNI 10009
DESCRIPCIÓN GENERAL
La máquina está equipada de un marco rÃgido de dos columnas con viga transversal superior, que se puede ajustar en altura y quedar bloqueado en posición por medio de tuercas de seguridad. La fuerza de accionamiento la suministra un gato mecánico alojado en la caja de la base que también contiene el motor y el panel eléctrico.
La máquina se compone de un anillo de carga de precisión de 50 kN de capacidad, un pistón de penetración ajustable y un reloj comparador. También está disponible una versión sin accesorios: el modelo 34-T0106 que se completará con otros accesorios (por ejemplo, configuración digital). Ver accesorios.
El ensayo CBR también se puede realizar con los siguientes modelos de otras prensas de carga: Máquina de ensayos Multispeed, CBR, Máquina Multi-propósito para ensayos de flexión y compresión; Prensa de carga manual para CBR; Prensa de carga manual de CBR en campo.

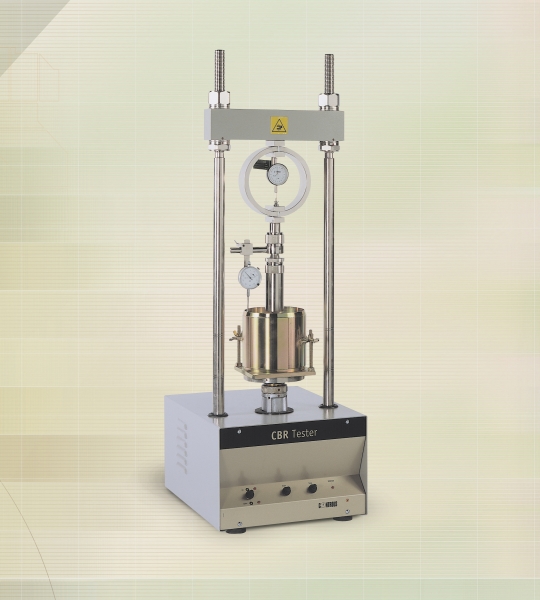

 PRENSAR CBR/28-0101-03_34_t0106_a_cbr.jpg)

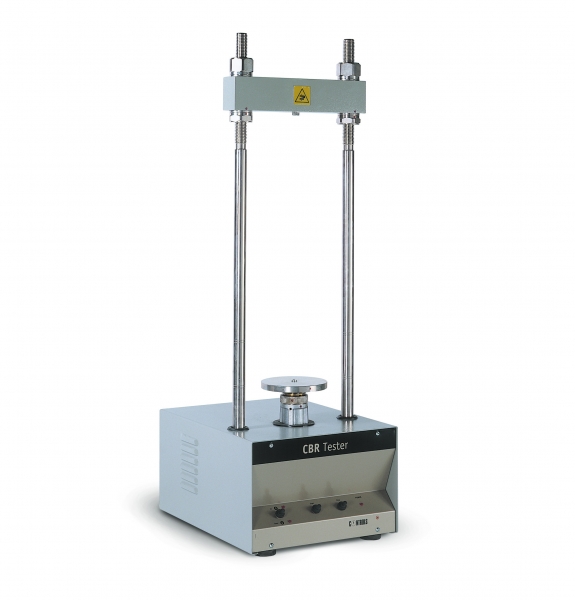

 PRENSAR CBR/28-0102-03_34_t0106_nuda.jpg)
 PRENSAR CBR/28-0103-03_34_t0103_3_giusta.jpg)
▪ Carga máxima: 50 kN
â–ª Velocidad del ensayo: 1,27 mm / min
▪ Recorrido máximo del pistón: 120 mm
▪ Luz horizontal útil: 270 mm
â–ª Capacidad del anillo de carga: 50 kN
â–ª Dial indicador: 30 mm de recorrido x 0,01 div.
â–ª Dimensiones (D x W x H): 392 x 495 x 1194 mm
â–ª Peso aproximado: 78 kg
34-T0106/A Prensa de carga motorizada para CBR, 50 kN de capacidad. Incluye anillo de carga de 50 kN, pistón de penetración
ajustable y reloj comparador. 230 V, 50 Hz, 1 fase.
34-T0106/AY Prensa de carga motorizada para CBR, 50 kN de capacidad. Incluye anillo de carga de 50 kN, pistón de penetración
ajustable y reloj comparador. 220 V, 60 Hz, 1 fase.
34-T0106/AZ Prensa de carga motorizada para CBR, 50 kN de capacidad. Incluye anillo de carga de 50 kN, pistón de penetración
ajustable y reloj comparador. 110 V, 60 Hz, 1 fase.
Partes de repuesto
34-T0103/1 Pistón de penetración ajustable
82-D1257 Dial indicador de 30 mm de recorrido, divisiones de 0,01 mm
34-T0104/81 Soporte de dial indicador
82-T1009/C Anillo de carga de 50 kN de capacidad
Solamente el bastidor de la máquina
34-T0106 Prensa de carga motorizada para CBR, 50 kN de capacidad. Solamente el marco. 230 V, 50 Hz, 1 fase
34-T0106/Y Prensa de carga motorizada para CBR, 50 kN de capacidad. Solamente el marco. 220 V, 60 Hz, 1 fase
34-T0106/Z Prensa de carga motorizada para CBR, 50 kN de capacidad. Solamente el marco. 110 V, 60 Hz, 1 fase
