Bastidores de compresión de utilidad general
DESCRIPCIÓN GENERAL
Bastidores de compresión de utilidad general para cubos y cilindros
Los modelos 50-C13Z00, 50-C23Z00 y 50-C34Z00 son marcos que cuentan con una estructura rÃgida de acero soldada, con asientos esféricos y platos de compresión apropiados para cilindros y cubos (ver tabla).
Los modelos 50-C43Z00 y 50-C54Z00 son marcos que cuentan con una estructura de alta rigidez que es más conveniente para laboratorios centrales y laboratorios de investigación. Viene completo con pedestal, puerta delantera y fragmento transparente como protector trasero.
La serie 50-C13Z00, 50-C23Z00 y 50-C43Z00 están equipados con platos de carga de 216 mm de diámetro los cuales son apropiados para el ensayo de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 150 mm.
La serie 50-C34Z00 y 50-C54Z00 están equipados con platos de carga de 300 mm de diámetro los cuales son apropiados para ensayos de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm.
Para todos los modelos la dureza superficial es 55HRC y la tolerancia de planicidad es 0,03 mm. Un certificado trazable de dureza superficial está disponible a petición. Ver opciones de Mejora.
Bastidores de compresión de utilidad general para cubos, cilindros y bloques
Los modelos 50-C25Z00 y 50-C35Z00 se caracterizan por ser una estructura rÃgida de acero soldado, con asiento esféricos y platos de compresión de 310 x 510 mm apto para bloques, cilindros de hasta 160 mm de diámetro x320mm y cubos de hasta 200 mm (ver tabla).
La dureza superficial es 55HRC y la tolerancia de planitud es 0,05 mm. Un certificado de trazabilidad de dureza superficial está disponible a petición. Ver opciones de Mejora.
Todos los platos de compresión en todos los marcos enumerados pueden ser suministrados con Certificado trazable de dureza superficial. Ver opciones de Mejora.
Marcos de ensayos Utilidad General para Cubos y Cilindros
| Modelos 50- | C13Z00 | C23Z00 |
C43Z00** Marco de Alta Rigidez |
| Capacidad, kN | 1500 | 2000 | 2000 |
| Dimensiones Platos (mm) | 216 diámetro | 216 diámetro | 216 diámetro |
| Recorrido pistón (mm) | 50 | 50 | 50 |
| Luz vertical máx. (mm)* | 340 | 50 | 375 |
| Luz horizontal (mm) | 280 | 340 | 350 |
|
Para especÃmenes: Cilindros (cm) diám.x h: Cubos (cm): |
15x30 (6"x12"), 16x32 15 |
15x30 (6"x12"), 16x32 15 |
15x30 (6"x12"), 16x32 15 |
| Dimensiones totales (lxdxh) mm | 330x260x926 | 370x300x977 | |
| Peso aprox. (kg) | 340 | 500 |
| Modelos 50- | C34Z00 |
C54Z00** Marco alta rigidez |
| Capacidad, kN | 3 000 | 3 000 |
| Dimensiones Platos (mm) | 300 diámetro | 300 diámetro |
| Recorrido pistón (mm) | 50 | 50 |
| Luz vertical máx. (mm)* | 350 | 375 |
| Luz horizontal (mm) | 370 | 370 |
|
Para especÃmenes: Cilindros (cm) diám.x h: Cubos (cm): |
15x30 (6"x12"), 16x32 15,20 |
15x30 (6"x12"), 16x32 15,20 |
| Dimensiones totales (lxdxh) mm | 440x340x370 | 600x470x1464 (incluye pedestal) |
| Peso aprox. (kg) | 700 | 700 |
* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver Accesorios
** Marco soldado de alta rigidez de cuatro columnas
Marcos de ensayos Utilidad General para Cubos, Cilindros y Bloques
| Modelos 50- | C25Z00 | C35Z00 |
| Capacidad, kN | 2000 | 3000 |
| Dimensiones Platos (mm) | 310x510 | 310x510 |
| Recorrido pistón (mm) | 50 | 50 |
| Luz vertical máx. (mm)* | 350 | 350 |
| Luz horizontal (mm) | 340 | 370 |
|
Para especÃmenes: Cilindros (cm) diám.x h: Cubos (cm): Bloques (cm): |
15x30(6"x12"), 16x32 15,20 Dentro dimens. Platos |
15x30 (6"x12"), 16x32 15,20 Dentro dimens. Platos |
| Dimensiones totales (lxdxh) mm | 440x600x370 | |
| Peso aprox. (kg) |
* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver Accesorios
Marcos de ensayos Utilidad General para Cubos y Cilindros
1500 kN de capacidad

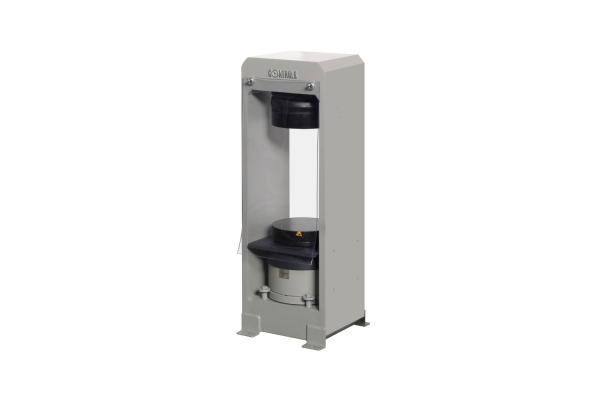

50-C13Z00. Bastidor de compresión de 1500 kN de capacidad para cilindros de hasta 160 mm de diámetro x 320 mm y cubos hasta 150 mmm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión). Pedestal no incluido.
2000 kN de capacidad
50-C23Z00. Bastidor de compresión de 2000 kN de capacidad para cilindros de hasta 160 mm de diámetro x 320 mm y cubos hasta 150 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión). Pedestal no incluido.
2000 kN de capacidad (marco de alta rigidez)

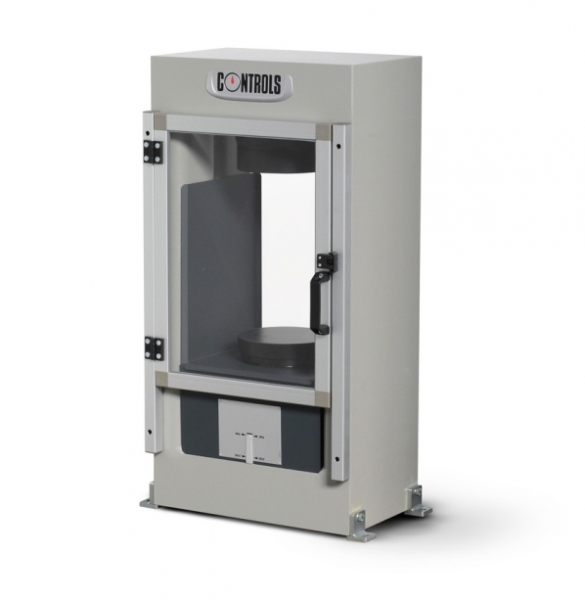

50-C43Z00. Bastidor de compresión de 2000 kN de capacidad, de alta rigidez con cuatro columnas soldadas para ensayo de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 150 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
3000 kN de capacidad

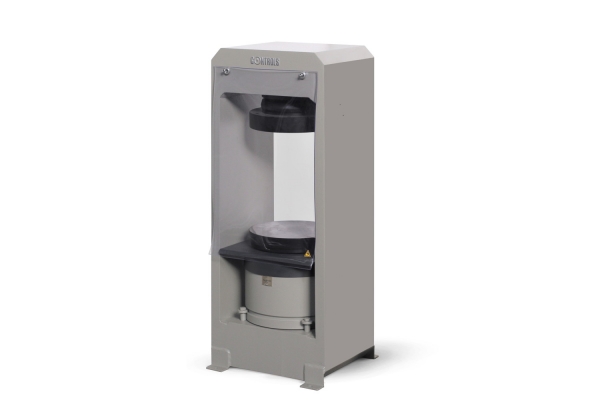

50-C34Z00. Bastidor de compresión de 3000 kN de capacidad para cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión). Pedestal no incluido.
3000 kN de capacidad (marco de alta rigidez)

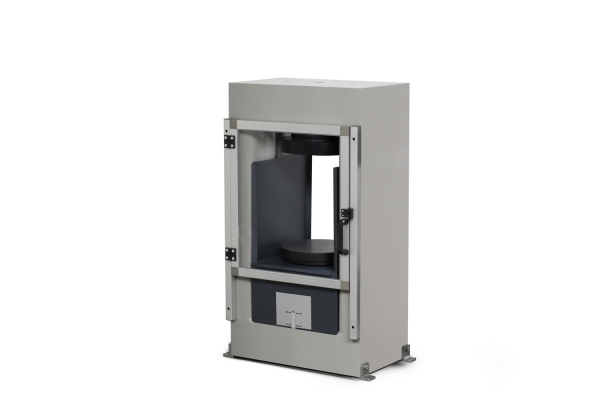

50-C54Z00. Bastidor de compresión de 3000 kN de capacidad, de alta rigidez con cuatro columnas soldadas para ensayo de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
Marcos de ensayos Utilidad General para Cubos, Cilindros y Bloques.
2000 kN de capacidad
50-C25Z00. Bastidor de compresión de 2000 kN de capacidad para bloques, cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión). Pedestal no incluido.
3000 kN de capacidad
50-C35Z00. Bastidor de compresión de 3000 kN de capacidad para bloques, cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión). Pedestal no incluido.
