DESCRIPCIÓN GENERAL
Bastidores EN 12390-4 para ensayos de cubos y cilindros
Los modelos 50-C46Z00, 50-C56Z00 y 50-C78Z00 son marcos, de 2000 a 5000 kN de capacidad, se caracterizan por tener una construcción de acero soldado rÃgido de cuatro columnas, con asiento esférico para servicio pesado en baño de aceite, ensayado para cumplir estabilidad conforme a EN 12390-4. Completo con pedestal, puerta delantera y fragmento trasero transparente para protección (excepto los modelos de 4000 kN y 5000 kN).
Bastidores EN 12390-4, EN 772-1 para ensayos de cubos, cilindros y bloques
Los modelos 50-C47Z00, 50-C57Z00 y 50-C77Z00 son marcos de 2000 a 5000 kN de capacidad, caracterizados por ser una estructura de acero soldado rÃgido de cuatro columnas, con asiento esférico para servicio pesado en baño aceite y platos de compresión de 310 x 510 mm apropiados para ensayos de bloques y todos los demás especÃmenes estándar. Probados para cumplir estabilidad conforme a la norma EN 12390-4. Completo con pedestal, puerta delantera y fragmento trasero transparente para protección (excepto para los modelos de 4000 kN y 5000 kN).
Bastidores de ensayo EN de cuatro columnas pretensadas.
Marcos de alta rigidez particularmente convenientes para fines de investigación. Los modelos 50-C86Z00 y 50-C86Z10 son idénticos, excepto por la celda de carga incorporada en el pistón de la versión 50-C68Z10, proporcionando una exactitud muy alta desde el inicio de la escala de carga. Posee un asiento esférico de servicio pesado en baño de aceite y análisis de estabilidad según EN 12390-4. Completo con pedestal, puerta delantera y fragmento trasero transparente para protección.
Los modelos serie 50-C46Z00 y 50-C56Z00 están equipados con platos de carga de 300 mm de diámetro apropiados para ensayos de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm.
Los modelos serie 50-C68Z00 y C78Z00 están equipados con platos de 305 x 305 mm que son apropiados para ensayos de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 300 mm.
La dureza superficial es de 55HRC y la tolerancia de planicidad es 0,03 mm. El certificado trazable de dureza superficial está disponible a petición. Ver opciones de Mejora.
Los modelos serie 50-C47Z00, 50-C57Z00, 50-C67Z00, 50-C77Z00 están equipados con platos rectangulares de 310 x 510 mm que son adecuados para ensayos de cilindros de hasta 160 mm de diámetro x 320 mm, cubos de hasta 200 mm y bloques.
La dureza superficial es de 55HRC y la tolerancia de planicidad es 0,05 mm. El certificado trazable de dureza superficial está disponible a petición. Ver opciones de Mejora.

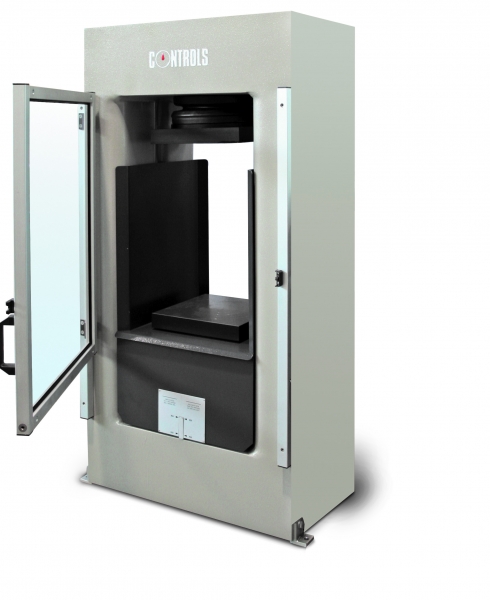

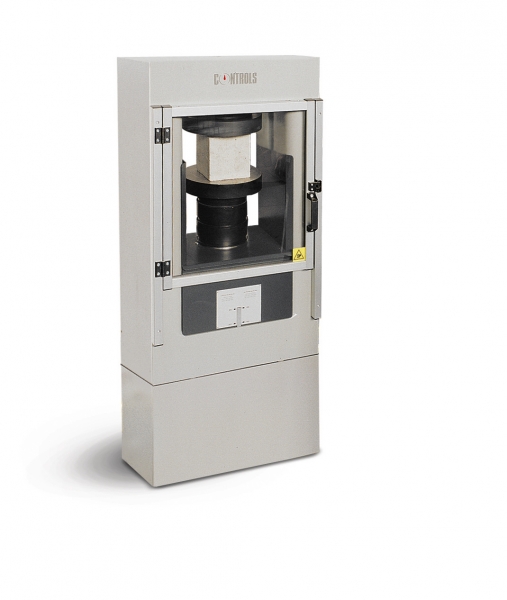

Bastidores de ensayos para Cilindros y Cubos según EN 12390-4
|
Modelos 50- |
C46Z00 | C56Z00 | C68Z00 | C78Z00 |
| Capacidad, kN | 2000 | 3000 | 4000 | 5000 |
| Dimensiones Platos (mm) | 300 diámetro | 300 diámetro | 305x305 (cuadrado) | 305x305 (cuadrado) |
| Recorrido pistón (mm) | 50 | 50 | 50 | 50 |
| Luz vertical máx. (mm)* | 350 | 350 | 520 | 520 |
| Luz horizontal (mm) | 350 | 370 | 425 | 425 |
|
Para especÃmenes: Cubos (cm): Cilindros (cm) diám.x h: |
10, 15,20 10x20, 15x30, 16x32 |
10, 15,20 10x20, 15x30, 16x32 |
15, 20, 30 15x30, 16x32, 25x50 |
15, 20, 30 15x30, 16x32, 25x50 |
| Dimensiones totales (lxdxh) mm |
530x310x1500 (incluye pedestal) |
600x370x1500 (incluye pedestal) |
705x445x1500 | 705x445x1500 |
| Peso aprox. (kg) | 740 | 970 | 1950 | 1950 |
* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver accesorios
Bastidores de ensayos para Cilindros, Cubos y Bloques según EN 12390-4, EN 772-1
| Modelos 50- | C47Z00 | C57Z00 | C67Z00** | C77Z00** |
| Capacidad, kN | 2000 | 3000 | 4000 | 5000 |
| Dimensiones Platos (mm) | 310x510 | 310x510 | 310x510 | 310x510 |
| Recorrido pistón (mm) | 50 | 50 | 50 | 50 |
| Luz vertical máx. (mm)* | 350 | 350 | 520 | 520 |
| Luz horizontal (mm) | 350 | 370 | 425 | 425 |
|
Para especÃmenes: Cubos (cm): Cilindros (cm) diám.x h: |
10, 15,20 10x20, 15x30, 16x32 |
10, 15,20 10x20, 15x30, 16x32 |
15, 20, 30 15x30, 16x32, 25x50 |
15, 20, 30 15x30, 16x32, 25x50 |
| Dimensiones totales (lxdxh) mm |
530x600x1483 (incluye pedestal) |
600x600x1464 (incluye pedestal) |
705x445x1500 | 705x445x1500 |
| Peso aprox. (kg) |
* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver Accesorios
** Si este marco y un segundo marco (cemento o de flexión) están conectados a la consola de control o AUTOMAX PILOT Smart-Line, el regulador de presión modelo 65-L1400 / X5 tiene que ser utilizado. Consulte Actualización de opciones.

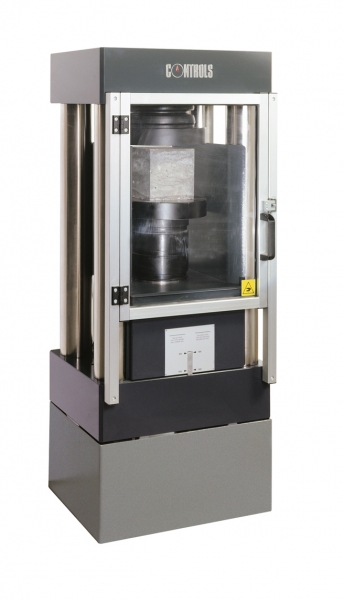

Bastidores de ensayos de cuatro columnas pretensados según EN 12390-4
| Modelos 50- | C86Z00 | C86Z10* |
| Capacidad, kN | 3000 | 3000 |
| Dimensiones Platos (mm) | 300 diámetro | 300 diámetro |
| Recorrido pistón (mm) | 50 | 50 |
| Luz vertical máx. (mm)* | 350 | 350 |
| Luz horizontal (mm) | 330 | 330 |
|
Para especÃmenes: Cubos (cm): Cilindros (cm) diám.x h: |
10, 15,20 10x20, 15x30, 16x32 |
10, 15,20 10x20, 15x30, 16x32 |
| Dimensiones totales (lxdxh) mm |
560x380x1400 (incluye pedestal) |
560*x380x1400 (incluye pedestal) |
| Peso aprox. (kg) | 1040 | 1150 |
* Celda de carga con medidores de deformación incorporada al pistón.
Bastidores de ensayos para Cilindros y Cubos EN 12390-4
2 000 kN de capacidad
50-C46Z00. Bastidor de compresión de 2000 kN de capacidad para cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.

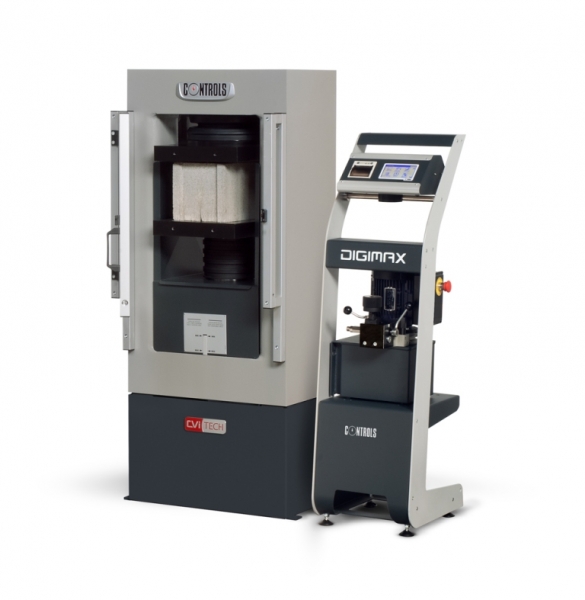

3000 kN de capacidad
50-C56Z00. Bastidor de compresión de 3000 kN de capacidad para cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
4000 kN de capacidad
50-C68Z00. Bastidor de compresión de 4000 kN de capacidad para cubos hasta 300 mm y cilindros de hasta 250 mm de diámetro x 500 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
5000 kN de capacidad
50-C78Z00. Bastidor de compresión de 5000 kN de capacidad para cubos hasta 300 mm y cilindros de hasta 250 mm de diámetro x 500 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
Marcos de ensayos para Cilindros, Cubos y Bloques según EN 12390-4, EN 772-1.
2000 kN de capacidad
50-C47Z00. Bastidor de compresión de 2000 kN de capacidad para bloques, cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
3000 kN de capacidad
50-C57Z00. Bastidor de compresión de 3000 kN de capacidad para bloques, cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probada para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
4000 kN de capacidad
50-C67Z00. Marco de compresión de 4000 kN de capacidad para bloques, cubos hasta 300 mm y cilindros de hasta 250 mm de diámetro x 500 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
5000 kN de capacidad
50-C77Z00. Bastidor de compresión de 5000 kN de capacidad para bloques, cubos hasta 300 mm y cilindros de hasta 250 mm de diámetro x 500 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
Marcos de ensayos de 4 columnas pretensadas según EN 12390-4.
3000 kN de capacidad
50-C86Z00. Bastidor de compresión de 3000 kN de capacidad de 4 columnas pretensadas de alta rigidez para cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probado para estabilidad según EN 12390-4. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
3000 kN de capacidad (con celda de carga)
50-C86Z10. Bastidor de compresión de 3000 kN de capacidad de 4 columnas pretensadas de alta rigidez para cubos hasta 200 mm y cilindros de hasta 160 mm de diámetro x 320 mm, probado para estabilidad según EN 12390-4. Celda de carga incorporada en el pistón. Se suministra con el kit de conexión para consola de control separada (incluido el transductor de presión) y base.
Dispositivos para ensayo de tracción indirecta
Dispositivo de compresión para ensayos de cemento y morteros
Piezas distanciadoras para el ajuste de la luz vertical
Dispositivo para ensayos de flexión en vigas de concreto
Sistema pre-tensionado y balanceado de bastidores 50-C86Z00 y 50-C86Z10
Las cuatro columnas de los bastidores constan de dos elementos, uno dentro del otro. La parte interna es la columna y trabaja a tensión, mientras que la parte externa es un tubo y trabaja en compresión. Esta configuración garantiza la uniformidad tensional en todos los niveles de carga.
Certificado de dureza superficial de los platos de carga
Regulador de presión hidráulica.
65-L1400 / X5 Para ser utilizado cuando un marco de 4000kN o 5000kN y un marco para cemento o de flexión están conectados a una consola de control AUTOMAX o PILOT Smart-Line.
