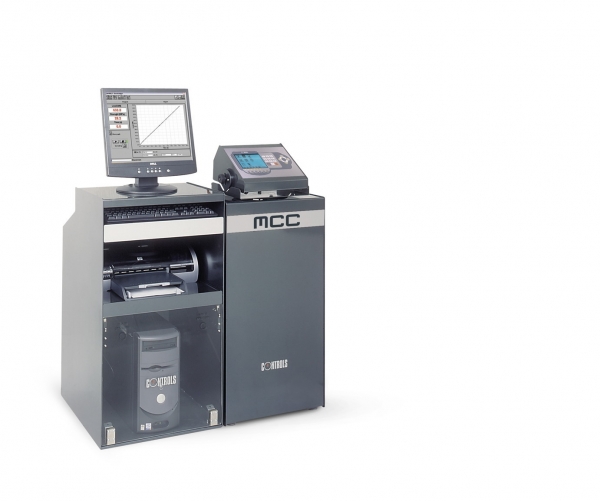

MCC, consola de control multifuncional.
DESCRIPCIÓN GENERAL
Es un sistema hidráulico automático para ensayos estáticos y dinámicos de baja frecuencia en materiales de construcción bajo control de Carga/Esfuerzo, Desplazamiento, Deformación.
Ideal para los ensayos tradicionales, tales como compresión y flexión en concretos, cementos, morteros, bloques, etc y ensayos cÃclicos para la determinación del módulo elástico (Ô) (MCC Clásico), y también para medir, por ejemplo, de la ductilidad y energÃa de fractura de concreto reforzado con fibras (FRC) y forradas con polÃmeros (FRP) o la dureza de losas de concreto lanzado (concreto lanzado) bajo ensayos de carga concentrada (MCC Multiensayos). La consola se puede conectar hasta con cuatro marcos de ensayo.
Disponibilidad en dos versiones:
MCC Clásico 50-C8422/C para ejecución automática de ensayos de compresión, flexión, tracción indirecta y determinación del Módulo de Elasticidad y
MCC Multiensayo 50-C8422/M con el mismo desempeño del MCC Clásico más los ensayos bajo control de Desplazamiento y Esfuerzo.
PRINCIPALES CARACTERISTICAS
■Ejecución completamente automática de los ensayos de Compresión, Flexión y
Tracción Indirecta asà como ensayos cÃclicos para la determinación del Módulo
de Elasticidad.
■La versión MCC Mutiensayos también es adecuada para ensayos bajo control por
desplazamiento y esfuerzo.
â– Puede controlar hasta 2 marcos de ensayos expandible a 4 con la apropiada mejora.
■Sistema de control dual a través de la pantalla del PC y el teclado.
â– Programa multi-lenguaje con facilidad para introducir texto definido por el usuario
(sólo en el alfabeto latino).
.jpg)
GRUPO HIDRAULICO
Bomba de dos etapas, presión máxima de 700 bar, 2 salidas hidráulicas expandibles a 4 con el accesorio 50-C7022/UP1 y /UP2 (Ver Opciones de Mejora), Sistema de Servo-control para el control de carga con válvula proporcional.
HARDWARE Y TARJETA DE FIRMWARE
■Resolución: 132 000 divisiones, control de lazo cerrado de alta frecuencia PID.
■4 canales para sensores de deformación usados en la determinación del Módulo Elástico (normalmente
"strain gauges" o compresómetros digitales.
■Menu Diagnóstico para la identificación de posibles problemas.
■Amacenamiento de las curvas de calibración para los diferentes sensores.
■Linealidad digital de las curvas de calibración con selección automática de coeficientes.
INTERFASE DE USUARIO
El sistema es controlado a través del PC. Un teclado alfanumérico y un Ãcono en pantalla son previstos en la configuración de fábrica para el manejo y uso de la unidad en modo local.
■Pantalla gráfica de 320 x 240 pixeles.
SOFTWARE
Diseñado para el control remoto de la máquina para todos los ensayos conforme a las Normas de referencia. Permite la selección del marco activo.
La versión del MCC Clásico permite la ejecución, usando el apropiado marco de ensayo y accesorios, de los siguientes ensayos y respectivas Normas:
■Ensayos de compresión: EN 12390-3, EN 196, ASTM C39, ASTM C109, ASTM C349, AASHTO T22.
■Ensayos de flexión: EN 1339, EN 1340, EN 12390-5, ASTM C78, ASTM C293, AASHTO T97.
■Ensayos de tracción indirecta: EN 1338, EN12390-6, ASTM C496.
■Módulo Elástico en concreto: ASTM C469, ISO 6784, DIN 1048, BS 1881:121, UNI 6556.
EN 12390-xx, EN 13412, EN 13286:43
CaracterÃsticas del programa DATAMANAGER
Ejecución automática de ensayos de compresión, flexión y tracción indirecta en concreto y materiales de construcción. Vea Programa Datamanager para PC.
CaracterÃsticas del programa E-MODULE
Ejecución automática de ensayos para la determinación del Módulo Elástico. Programa totalmente personalizable, permite la configuración de ciclos de carga conforme a las distintas Normas con alta exactitud de las mediciones.
La versión del MCC Multitest, además de lo anterior, permite la ejecución, utilizando el marco de ensayos apropiado y accesorios, de los siguientes ensayos y Normas especÃficas:
â– Resistencia de concreto reforzado con fibras (FRC): ASTM C1550
â– Absorción de energÃa de concreto lanzado: EN 14488-5, UNI 10834
■Esfuerzo de flexión de concreto lanzado: EN 14488-3
■Esfuerzo de flexión de concreto refoirzado con fibra (FRC): EN 14641, ASTM C1609, C1018.
CaracterÃsticas del programa MULTITEST
Ejecución automática de ensayos totalmente personalizados bajo carga/esfuerzo, control de velocidad de desplazamiento para materiales como concreto reforzado con fibra (FRC), concreto lanzado, elementos de concreto forrado con membranas poliméricas, refuerzo estructural de elementos. También es posible programar la secuencia de pasos con distintos parámetros de retroalimentación (feed-back).
Todos los parámetros del ensayo pueden modificarse fácilmente para satisfacer los requisitos de las Normas.
50-C8422/C
MCC8 Clásico, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. PC e impresora no incluida. 230 V, 50 Hz, 1 ph
50-C8423/C
MCC8 Clásico, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. PC e impresora no incluida. 220 V, 60 Hz, 1 ph
50-C8424/C
MCC8 Clásico, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. PC e impresora no incluida. 110 V, 60 Hz, 1 ph.
50-C8422/M
MCC8 MULTITEST, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. Permite el control por carga, desplazamiento y deformación. PC e impresora no incluida. 230 V, 50 Hz, 1 ph.
50-C8423/M
MCC8 MULTITEST, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. Permite el control por carga, desplazamiento y deformación. PC e impresora no incluida. 220 V, 60 Hz, 1 ph
50-C8424/M
MCC8 MULTITEST, consola de control independiente de bucle cerrado para hasta 2 marcos de ensayo expandible a 4. Software incluido para los ensayos de compresión, flexión, tracción indirecta y determinación del Módulo Elástico. Permite el control por carga, desplazamiento y deformación. PC e impresora no incluida. 110 V, 60 Hz, 1 ph.
MARCOS DE COMPRESION
Marcos de compresión para ASTM C39, AASHTO T22
Marcos de compresión para EN 12390-4, EN 772-1
Marcos de compresión - Utilidad general
Marcos de ensayo de cemento compresión-flexión
MARCOS DE FLEXION
Marco de flexión de vigas estándar, 100 kN de capacidad.
Marco de flexión Universal, 100-150 kN de capacidad.
Marco de flexión Universal de 150 kN de capacidad con claro vertical ajustable
Marco de flexión Universal de estructura abierta de 300 kN de capacidad.
Compresómetro-Extensómetro para la determinación del Módulo Elástico
Galgas extensométricas (Strain gauges)
Gabinete para PC.
ACCESORIOS SOLO PARA LA MULTITEST MCC
Medida de la deflexión de la viga
Transductor de desplazamiento para la medida de abertura de grieta
Ensayos de absorción de energÃa en placas
Especificaciones fÃsicas:
â–ª Potencia: 750 W
â–ª Dimensiones (L x A): 470x410x1000 mm
â–ª Peso aprox .: 120 kg
Opciónes de mejora para MCC: conexión a un 3er o 4to marco.
50-C7022/UP1
Mejora en las consolas de control del MCC Clásico y Multitest para la conexión de un tercer marco.
50-C7022/UP2
Mejora en las consolas de control del MCC Clásico y Multitest para la conexión de un tercer marco y un cuarto marco.
