Piezas distanciadoras para el ajuste de luz vertical.
DESCRIPCIÓN GENERAL
Hechas de acero. Utilizadas para reducir la luz vertical de la máquina de compresión dependiendo del tamaño del espécimen y considerando que, en general, el recorrido máximo del pistón es de 50 mm. El siguiente croquis y tabla son una guÃa de aplicación adecuada para ayudarle en la selección de las piezas distanciadoras requeridas.
Piezas distanciadoras requeridas por tamaño de espécimen:
* Las piezas de separación aquà abajo indicados están referidas a cilindros rectificados
|
Máquinas y marcos Series 50- |
Luz vertical aprox. (mm) |

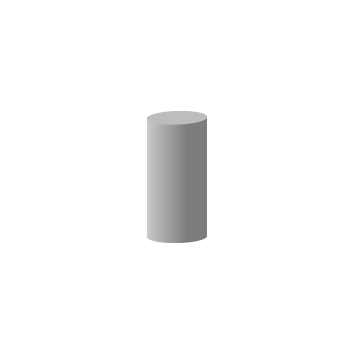

Cilindros 4"x8" y 100 dia. x 200 mm
|

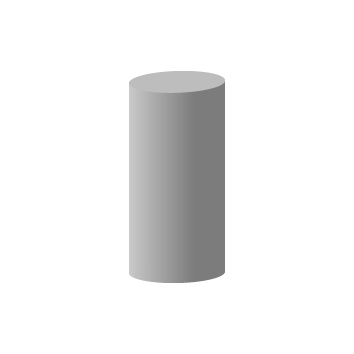

Cilindros 6"x12" y 150 dia. x 300 mm y 160x320 mm
|

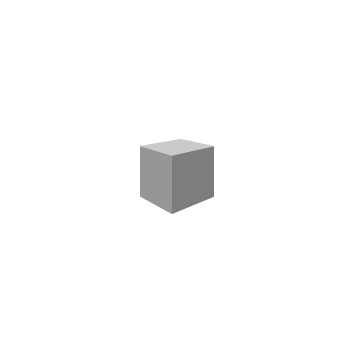

Cubos 100 mm
|

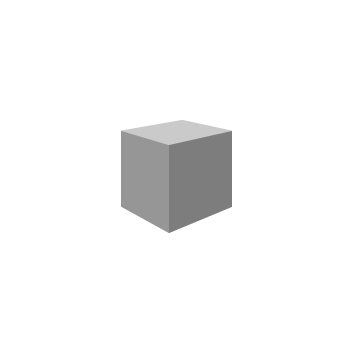

Cubos 150 mm
|

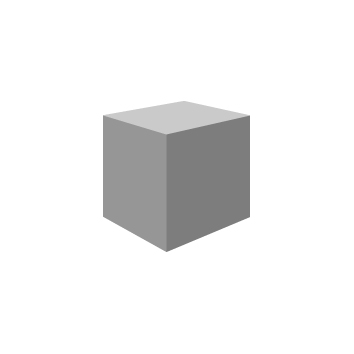

Cubos 200 mm
|

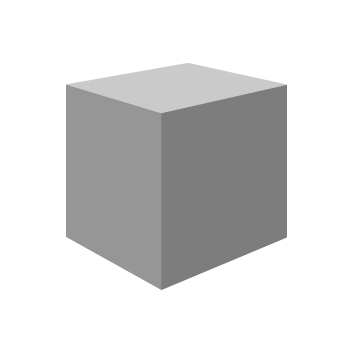

Cubos 300 mm
|

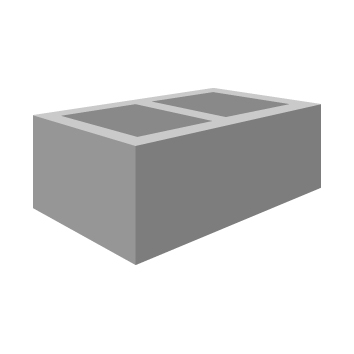

Bloques hasta 300x500x200 mm (AxLxH)
|
| Cant. Código | Cant. Código | Cant. Código | Cant. Código | Cant. Código | Cant. Código | Cant. Código | ||
| C12xxx | 370 | 1x C9084 |
1x L1000/40 1x L1000/20 |
1x C9084 2x L1000/40 1x L1000/20 |
- | - | - | - |
| C13xxx | 340 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
- | - | - |
| C22xxx | 380 |
1x C9084 1x L1000/20 |
1x L1000/40 1x L1000/30 |
1x C9084 2x L1000/40 1x L1000/30 |
- | - | - | - |
| C23xxx | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
- | - | - |
| C25xxxx (platos bloques) | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | 1x C9080 | 2x C9083 |
| C32xxxx | 380 |
1x C9084 1x L1000/20 |
1x L1000/40 1x L1000/30 |
1x C9084 2x L1000/40 1x L1000/30 |
- | - | - | - |
| C34xxx | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
1x C9082 2x C9083 |
- | - |
| C35xxx (platos bloques) | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | 1x C9080 | 2x C9083 |
| C42xxx | 405 |
1x C9084 1x L1000/30 |
3x L1000/30 |
1x C9084 3x L1000/30 1x L1000/40 |
- | - | - | - |
| C43xxx | 375 |
1x C9080 2x C9083 |
1x C9083 |
1x C9080 2x C9083 2x C9082 |
1x C9080 2x C9083 2x C9082 |
- | - | - |
| C46xxx | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 |
-
|
- |
| C47xxx (platos bloques) | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | 1x C9080 | 2x C9083 |
| C52xxx | 405 |
1x C9084 1x L1000/30 |
3x L1000/30 |
1x C9084 3x L1000/30 1x L1000/40 |
- | - | - | - |
| C54xxx | 375 |
1x C9080 2x C9083 |
1x C9083 |
1x C9080 2x C9083 2x C9082 |
1x C9080 2x C9083 1x C9082 |
1x C9080 2x C9083 |
- | - |
| C56xxx | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | - | - |
| C57xxx (platos bloques) | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | 1x C9080 | 2x C9083 |
| C67xxx (platos bloques) | 520 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
1x C9083 3x C9086 1x C9082 |
1x C9083 3x C9086 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
- |
| C68xxx | 520 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
1x C9083 3x C9086 1x C9082 |
1x C9083 3x C9086 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
- |
| C77xxx (platos bloques) | 520 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
1x C9083 3x C9086 1x C9082 |
1x C9083 3x C9086 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
1x C9083 2x C9086 1x C9082 |
| C78xxx | 520 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
1x C9083 3x C9086 1x C9082 |
1x C9083 3x C9086 |
1x C9083 2x C9086 1x C9082 |
1x C9083 1x C9086 1x C9082 |
-
|
| C86xxx | 350 | 2x C9083 | 1x C9080 |
2x C9082 2x C9083 |
1x C9082 2x C9083 |
2x C9083 | - | - |
Piezas distanciadoras para ensayos de resistencia a la compresión de concretos
50-C9080
Pieza distanciadora de 200 mm dia. x 30 mm espesor. Peso 7,3 kg.
50-C9080/P
Pieza distanciadora de 200 mm dia. x 30 mm espesor con perno roscado para centrado . Peso 7,3 kg
50-C9082
Pieza distanciadora de 200 mm dia. x 50 mm espesor. Peso 12,3 kg
50-C9082/P
Pieza distanciadora de 200 mm dia. x 50 mm espesor con perno roscado para centrado . Peso 12,3 kg
50-C9083
Pieza distanciadora de 200 mm dia. x 68 mm espesor. Peso 16,7 kg
50-C9083/P
Pieza distanciadora de 200 mm dia. x 68 mm espesor con perno roscado para centrado . Peso 16,7 kg
50-C9084
Pieza distanciadora de 96 mm dia. x 158 mm espesor. Peso 9,0 kg
50-C9086
Pieza distanciadora de 200 mm dia. x 100 mm espesor. Peso 25,0 kg
50-C9086/P
Pieza distanciadora de 200 mm dia. x 100 mm espesor con perno roscado para centrado . Peso 25,0 kg
50-C9087
Pieza distanciadora de 96 mm dia. x 130 mm espesor. Peso 8,0 kg
50-C9094
Plato de compresión de 165 mm dia. x 15 mm para realizar el módulo elástico de acuerdo a UNI 6556. Peso 3,5 kg
Piezas distanciadoras para ensayos de resistencia a la compresión en cementos
65-L1000/20
Pieza distanciadora de 165 mm dia. x 20 mm espesor. Peso 3,2 kg
65-L1000/30
Pieza distanciadora de 165 mm dia. x 30 mm espesor. Peso 4,7 kg
65-L1000/40
Pieza distanciadora de 165 mm dia. x 40 mm espesor. Peso 6,4 kg
